国家基本比例尺地图 1∶5 000 1∶10 000地形图
规范文件
已收录 1 个附件；下载前会重新校验会员权益
- GB-T33177-2016-国家基本比例尺地形图-官方原图汇编.pdf
标准号：GB/T 33177-2016。
发布日期：2016年10月13日；实施日期：2017年5月1日。
国家标准全文公开系统列明主管、归口部门为自然资源部（测绘地理）。
原标准前言记载：由国家测绘地理信息局提出，全国地理信息标准化技术委员会（SAC/TC 230）归口。
官方原文：https://openstd.samr.gov.cn/bzgk/std/newGbInfo?hcno=92CF20825A9C143397F75B6976F3288E
如小程序内无法直接打开，请复制上述网址到浏览器访问，或使用考松果题库APP、考松果PC端（kaosg.com）访问。
附件为考松果依据官方公开原图制作的阅读汇编（说明页及9页官方原图），并非发布机关提供的原始PDF；内容以官方原文为准。
本标准按照GB/T 1.1—2009给出的规则起草。
本标准由国家测绘地理信息局提出。
本标准由全国地理信息标准化技术委员会（SAC/TC 230）归口。
本标准起草单位：国家测绘地理信息局测绘标准化研究所、浙江省测绘科学技术研究院、国家测绘地理信息局四川测绘产品质量监督检验站。
本标准主要起草人：郭玉芳、陈少勤、曾衍伟。
本标准规定了国家基本比例尺地图1∶5 000、1∶10 000地形图的分类、技术要求、内容及表达、质量检验等。
本标准适用于国家基本比例尺地图1∶5 000、1∶10 000地形图的生产、质量控制、分发和使用。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13923 基础地理信息要素分类与代码
GB/T 13989 国家基本比例尺地形图分幅和编号
GB/T 20257.2 国家基本比例尺地图图式 第2部分：1∶5 000 1∶10 000地形图图式
GB/T 24356 测绘成果质量检查与验收
CH/T 9009.4 基础地理信息数字成果 1∶5 000 1∶10 000 1∶25 000 1∶50 000 1∶100 000数字栅格地图
CH/T 9012 基础地理信息数字成果 数据组织及文件命名规则
topographic map
表示地表居民地、道路网、水系、境界、土质与植被等基本地理要素且用等高线等表示地面起伏的普通地图。
[GB/T 16820—2009，定义7.2]
paper topographic map
以纸质介质为载体存储的地形图。
digital topographic map
以数字形式存储的地形图。

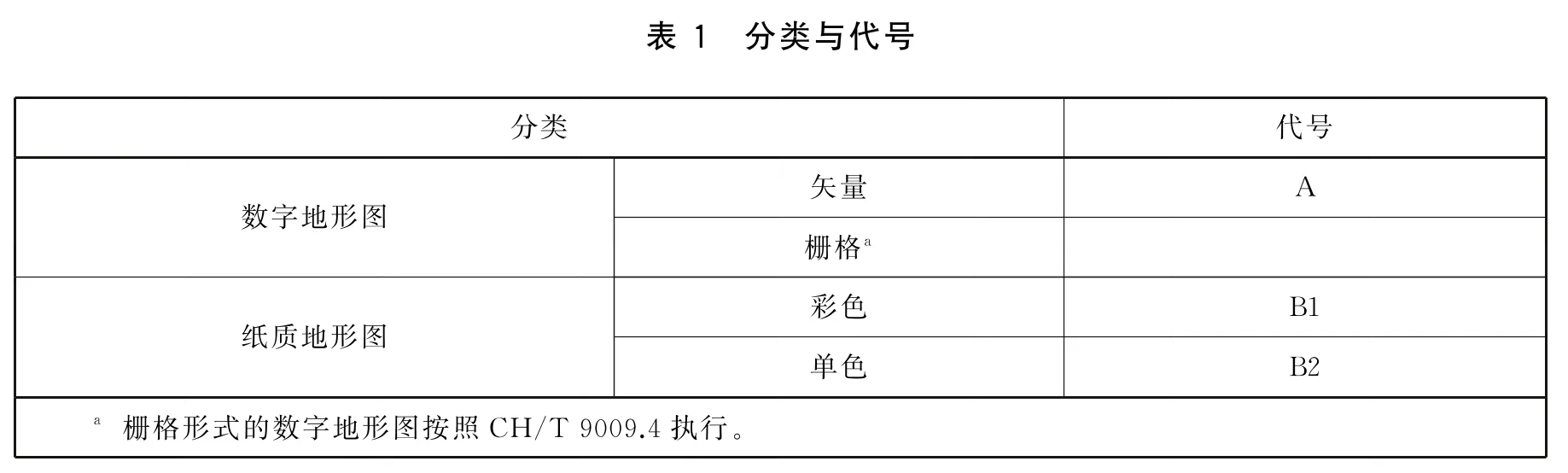

地形图按存储方式分为数字地形图和纸质地形图，分类与代号见表1。表1中栅格形式的数字地形图的分类与代号按照CH/T 9009.4执行。
表格文字版（横向滑动查看）
| 分类 | 形式 | 代号 |
|---|
| 数字地形图 | 矢量 | A |
| 数字地形图 | 栅格ᵃ | |
| 纸质地形图 | 彩色 | B1 |
| 纸质地形图 | 单色 | B2 |
ᵃ 栅格形式的数字地形图按照CH/T 9009.4执行。
原表图：
图 1 · 表1 分类与代号本节包括：5.1 基本要求；5.2 数字地形图其他要求；5.3 纸质地形图其他要求。
本节包括：5.1.1 空间基准与数学基础；5.1.2 分幅编号；5.1.3 图名；5.1.4 地形类别；5.1.5 基本等高距；5.1.6 平面精度；5.1.7 高程精度；5.1.8 图廓点和公里格网要求；5.1.9 接边要求。
本节包括：5.1.1.1；5.1.1.2；5.1.1.3；5.1.1.4。
深度基准在沿岸海域采用理论最低潮位面，在内陆水域采用设计水位。
采用高斯—克吕格投影，从东经0°起算，按经差3°分带。各分带以中央子午线为直角坐标系纵轴，向西平移500 km，以赤道为直角坐标系横轴。
地形图图名应选择图幅内最大居民地的名称。没有居民地时可选其他地理名称作为图名。确无法命名时，可以图幅内最高高程值做为图名，或只有图幅编号。

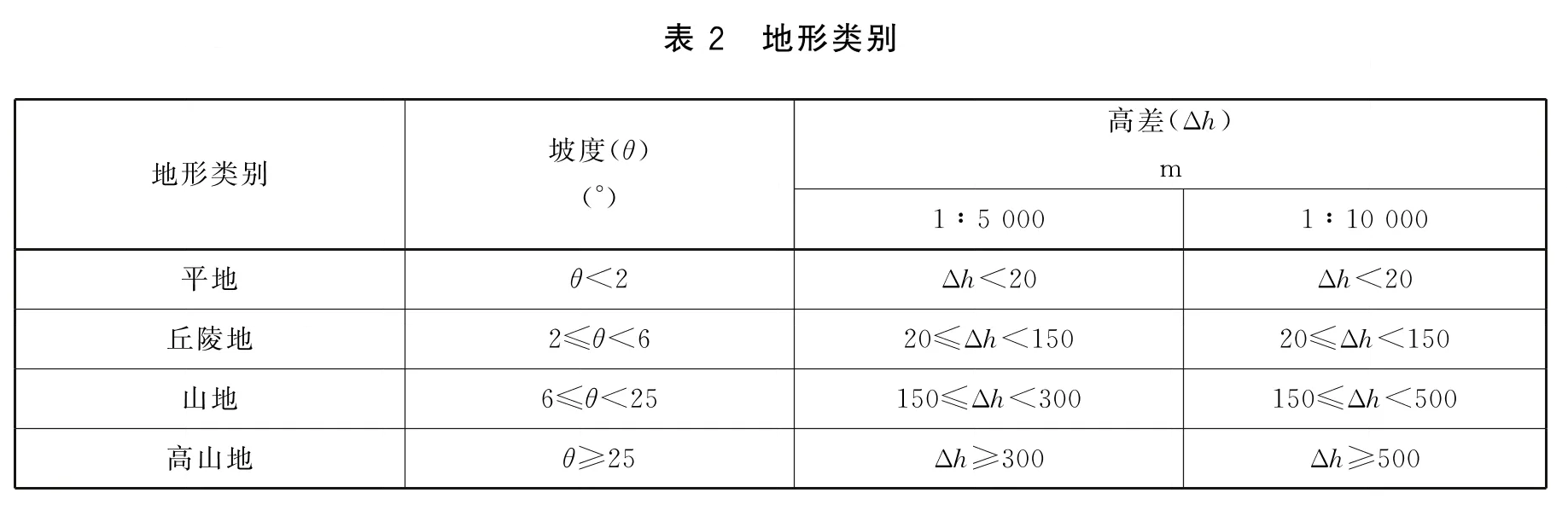

地形类别按坡度和高差划分为四类，当高差与地面坡度不一致时，以地面坡度为准，具体见表2。
表格文字版（横向滑动查看）
| 地形类别 | 坡度θ（°） | 高差Δh（m）1∶5 000 | 高差Δh（m）1∶10 000 |
|---|
| 平地 | θ＜2 | Δh＜20 | Δh＜20 |
| 丘陵地 | 2≤θ＜6 | 20≤Δh＜150 | 20≤Δh＜150 |
| 山地 | 6≤θ＜25 | 150≤Δh＜300 | 150≤Δh＜500 |
| 高山地 | θ≥25 | Δh≥300 | Δh≥500 |
原表图：

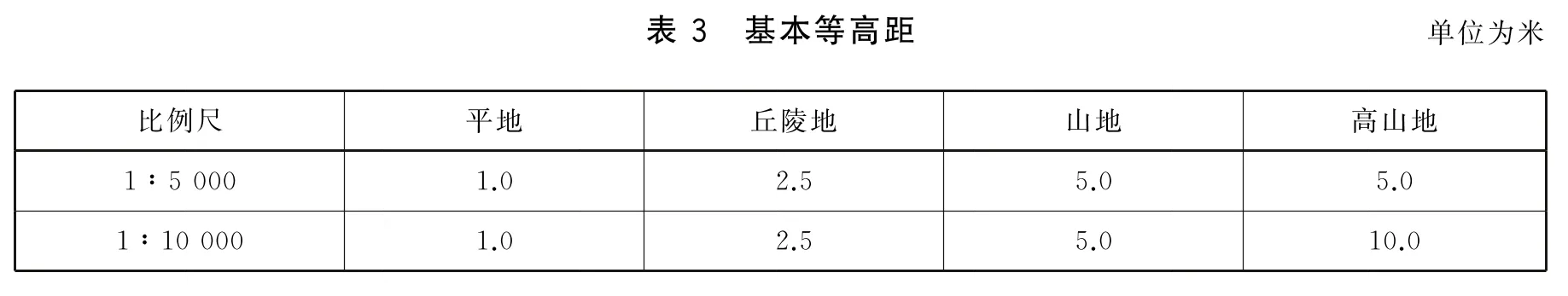

图 1 · 表2 地形类别基本等高距由地形类别确定，具体规定见表3。一幅图内宜采用一种基本等高距。
表格文字版（横向滑动查看）
单位：米
| 比例尺 | 平地 | 丘陵地 | 山地 | 高山地 |
|---|
| 1∶5 000 | 1.0 | 2.5 | 5.0 | 5.0 |
| 1∶10 000 | 1.0 | 2.5 | 5.0 | 10.0 |
原表图：

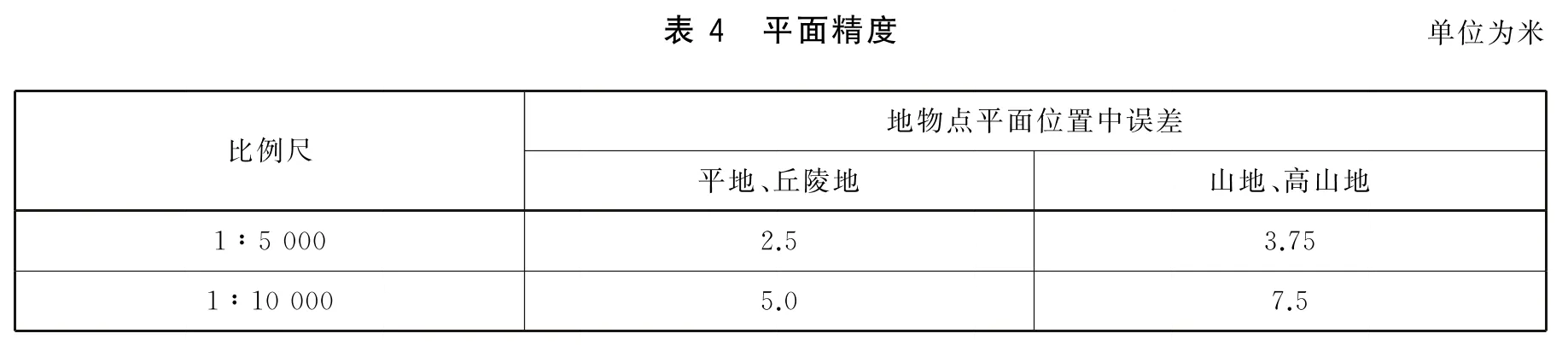

图 1 · 表3 基本等高距地物点相对于邻近野外控制点的平面位置中误差不应大于表4的规定。特别困难地区如大面积的森林、沙漠、戈壁、沼泽、海岛（礁）等，平面位置中误差按表4相应地形类别放宽0.5倍。最大误差为中误差的2倍。
表格文字版（横向滑动查看）
单位：米
| 比例尺 | 地物点平面位置中误差：平地、丘陵地 | 地物点平面位置中误差：山地、高山地 |
|---|
| 1∶5 000 | 2.5 | 3.75 |
| 1∶10 000 | 5.0 | 7.5 |
原表图：

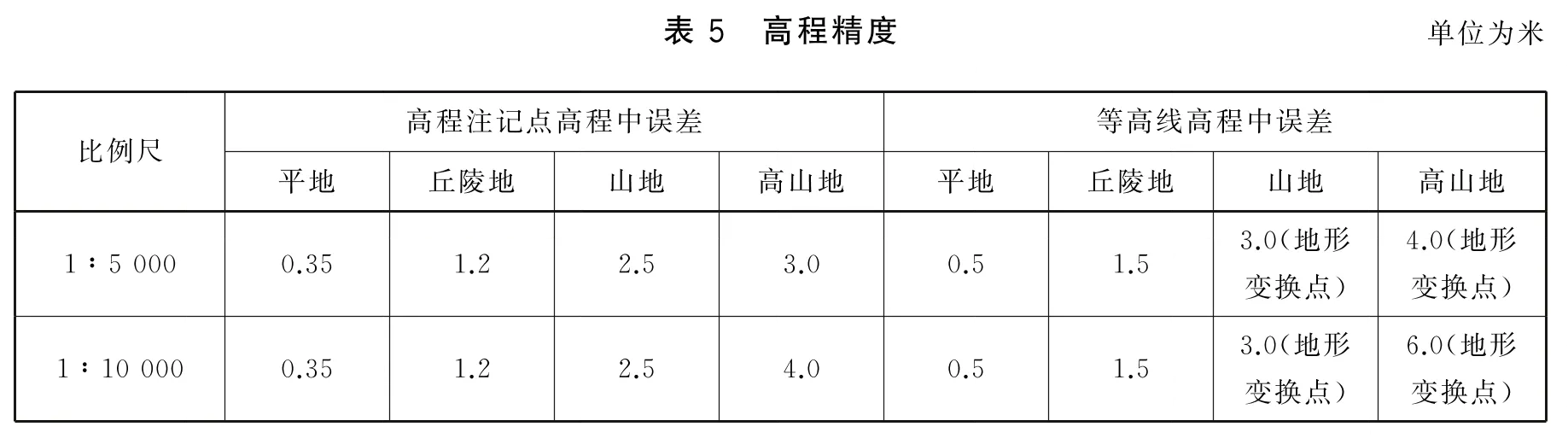

图 1 · 表4 平面精度高程注记点、等高线对于附近野外控制点的高程中误差不大于表5规定。特别困难地区如大面积的森林、沙漠、戈壁、沼泽、海岛（礁）等，高程注记点、等高线的高程中误差按表5相应地形类别放宽0.5倍。最大误差为中误差的2倍。
表格文字版（横向滑动查看）
单位：米；精度项均为高程中误差。
| 比例尺 | 高程注记点：平地 | 高程注记点：丘陵地 | 高程注记点：山地 | 高程注记点：高山地 | 等高线：平地 | 等高线：丘陵地 | 等高线：山地 | 等高线：高山地 |
|---|
| 1∶5 000 | 0.35 | 1.2 | 2.5 | 3.0 | 0.5 | 1.5 | 3.0（地形变换点） | 4.0（地形变换点） |
| 1∶10 000 | 0.35 | 1.2 | 2.5 | 4.0 | 0.5 | 1.5 | 3.0（地形变换点） | 6.0（地形变换点） |
原表图：
图 1 · 表5 高程精度图廓点和公里格网精度应满足：
a）数字地形图图廓点、公里格网的坐标值符合理论值，图廓点坐标值保留到小数点后3位；
b）纸质地形图的公里格网位置误差不大于图上0.2 mm；
c）纸质地形图图廓边长实际尺寸和理论尺寸最大误差不大于0.2 mm，对角线实际尺寸和理论尺寸最大误差不大于0.3 mm。
接边要求如下：
a）矢量格式的数字地形图应无缝接边；
b）纸质地形图的接边误差不大于图上0.2 mm；
c）接边要素在相邻图幅的位置以及关系协调合理、线划光滑。
本节包括：5.2.1 栅格数据；5.2.2 矢量数据分层；5.2.3 文件命名。
栅格数据的数字地形图根据比例尺应符合CH/T 9009.4的规定。

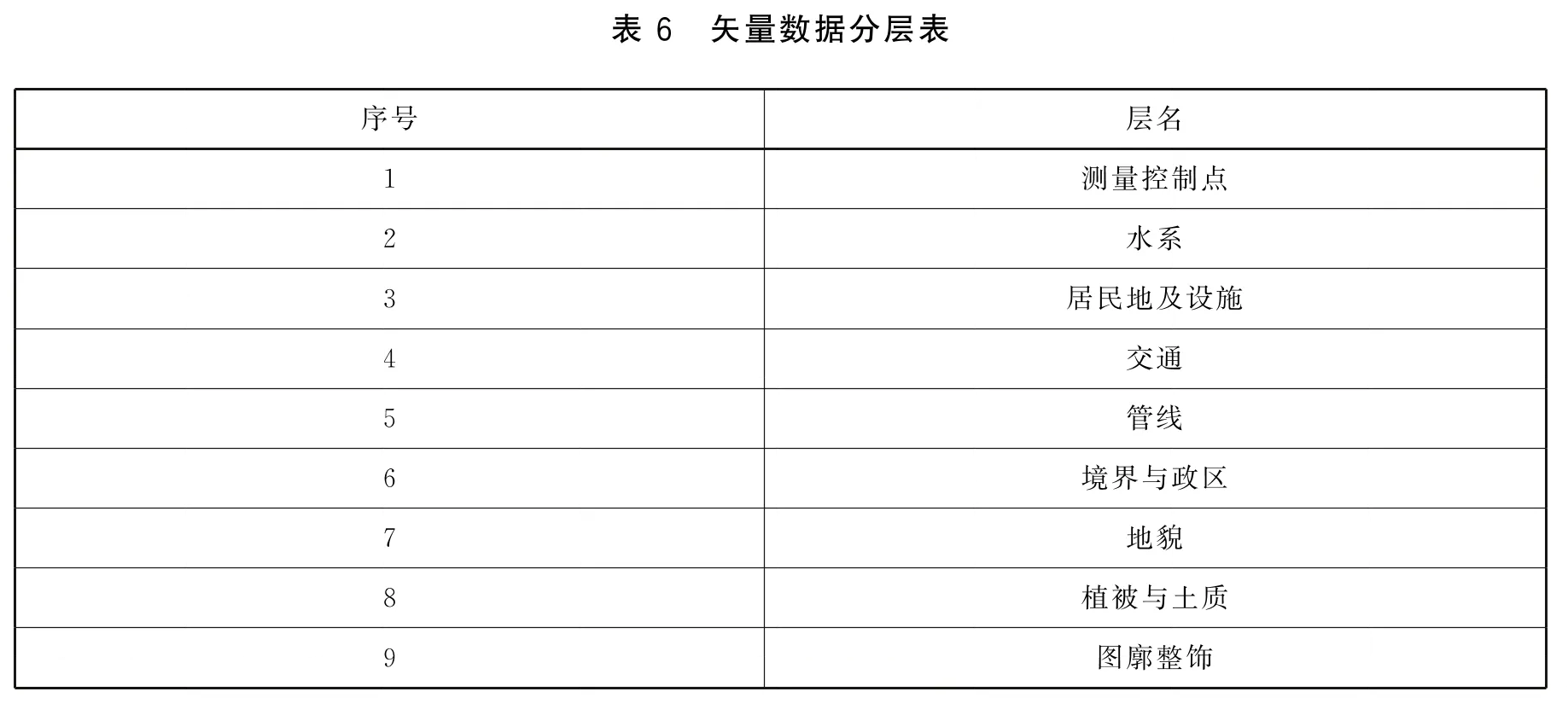

矢量数据分层可按表6执行，注记可随层放置。需要时可合并或细分。
表格文字版（横向滑动查看）
| 序号 | 层名 |
|---|
| 1 | 测量控制点 |
| 2 | 水系 |
| 3 | 居民地及设施 |
| 4 | 交通 |
| 5 | 管线 |
| 6 | 境界与政区 |
| 7 | 地貌 |
| 8 | 植被与土质 |
| 9 | 图廓整饰 |
原表图：
图 1 · 表6 矢量数据分层表数字地形图文件命名应符合CH/T 9012的规定。
本节包括：5.3.1；5.3.2；5.3.3；5.3.4。
纸质地形图应使用不小于100 g的纸张，纸面应光洁，不应有破损、脏污和折痕。
纸质地形图的线划、注记、网线（点）光洁实在，无双影、重影、条痕花糊、虚断等现象，线划粗细变形率不超过15%。
纸质地形图的尺寸按图廓整饰范围的最小外接矩形外扩不少于1 cm。
地形要素包括测量控制点、水系、居民地及设施、交通、管线、境界与政区、地貌、植被与土质八大类要素及相关注记，具体内容应符合GB/T 13923的规定。
图廓整饰要素包括图名、图幅编号、比例尺、密级、图例、邻接图表等，具体内容应符合GB/T 20257.2的规定。
本节包括：6.2.1；6.2.2；6.2.3；6.2.4。
地形要素的符号、注记及图廓整饰要素的表达应符合GB/T 20257.2的规定。
图面清晰易读，符号、注记密度配置合理，各符号之间的间隔不应小于0.2 mm。
注记之间不应出现压盖现象，同时应尽量减少注记对符号的压盖。
成果标记用于成果外包装及成果标签等处。成果标记应包含成果名称、密级、所采用标准的标准号、成果比例尺、成果形式代号、图幅分幅编号、更新生产时间等内容，根据需要也可标识版本号。以符合GB/T 33177—2016，比例尺为1∶10 000，图幅分幅编号为H50G092005数字地形图为例，其标记为：
地形图 秘密 GB/T 33177—2016—1∶10 000，A，H50G092005，201206，2.1
标记中各要素的含义如下：
秘密——成果密级；
GB/T 33177—2016——本标准编号；
1∶10 000——成果比例尺；
A——成果分类代号；
H50G092005——图幅分幅编号；
201206——最新生产时间（前四位为年份，后两位为月份）；
2.1——版本号（整数位代表重测次数，小数位代表修测、修编次数）。
成果外包装上注明成果标记、生产单位、分发单位等内容。
[1] GB/T 16820—2009 地图学术语
