《高层民用建筑钢结构技术规程》

1.0.1 本条是高层民用建筑工程中合理应用钢结构必须遵循的总方针。


1.0.2 《高层民用建筑钢结构技术规程》JGJ 99-98(以下简称98规程)没规定适用高度的下限。本次修订将适用范围修改为10层及10层以上或房屋高度大于28m的住宅建筑，以及房屋高度大于24m的其他高层民用建筑，主要是为了设计人员便于掌握对规程的使用，同时也与我国现行有关标准协调。本条还规定，本规程不适用于建造在危险地段及发震断裂最小避让距离之内的高层民用建筑。大量地震震害及其他自然灾害表明，在危险地段及发震断裂最小避让距离之内建造房屋和构筑物较难幸免灾祸；我国也没有在危险地段和发震断裂的最小避让距离内建造高层民用建筑的工程实践经验和相应的研究成果，本规程也没有专门条款。发震断裂的最小避让距离应符合现行国家标准《建筑抗震设计规范》GB 50011的有关规定。

1.0.3 注重高层民用建筑钢结构的概念设计，保证结构的整体性，是国内外历次大地震及风灾的重要经验总结。概念设计及结构整体性能是决定高层民用建筑钢结构抗震、抗风性能的重要因素，若结构严重不规则，整体性差，则按目前的结构设计及计算技术水平，较难保证结构的抗震、抗风性能，尤其是抗震性能。


1.0.4 高层民用建筑采用抗震性能设计已是一种趋势。正确应用性能设计方法将有利于判断高层民用建筑钢结构的抗震性能，有针对性地加强结构的关键部位和薄弱部位，为发展安全、适用、经济的结构方案提供创造性的空间。本条提出了对有特殊要求的高层民用建筑钢结构可采用抗震性能设计方法进行分析和论证，具体的抗震性能设计方法见本规程第3.8节。

3.1.1 抗震设防烈度是按国家规定权限批准作为一个地区抗震设防依据的地震烈度，一般情况下取50年内超越概率为10％的地震烈度，我国目前分为6、7、8、9度，与设计基本加速度一一对应，见表1。
表1 抗震设防烈度和设计基本地震加速度值的对应关系

3.1.2 建筑工程的抗震设防分类，是根据建筑遭遇地震破坏后，可能造成人员伤亡、直接和间接经济损失、社会影响程度以及建筑在抗震救灾中的作用等因素，对各类建筑所作的抗震设防类别划分。根据高层民用建筑钢结构的特点，具体分为特殊设防类、重点设防类、标准设防类，分别简称甲类、乙类和丙类。建筑抗震设防分类的划分应符合现行国家标准《建筑工程抗震设防分类标准》GB 50223的规定。

3.1.3、3.1.4 这两条强调了高层民用建筑钢结构概念设计原则，宜采用规则的结构，不应采用严重不规则的结构。
规则结构一般指：体型(平面和立面)规则，结构平面布置均匀，对称并具有较好的抗扭刚度；结构竖向布置均匀，结构的刚度、承载力和质量分布均匀、无突变。
实际工程设计中，要使结构方案规则往往比较困难，有时会出现平面或竖向布置不规则的情况。本规程第3.3.1条～第3.3.4条分别对结构平面布置及竖向布置的不规则性提出了限制条件。若结构方案中仅有个别项目超过了条款中的规定，此结构属不规则结构，但仍按本规程的有关规定进行计算和采取相应的构造措施；若结构方案中有多项超过了条款中的规定或某一项超过较多，此结构属特别不规则结构，应尽量避免。若结构方案中有多项超过了条款中的规定而且超过较多，则此结构属严重不规则结构，必须对结构方案进行调整。
无论采用何种钢结构体系，结构的平面和竖向布置都应使结构具有合理的刚度、质量和承载力分布，避免因局部突变和扭转效应而形成薄弱部位；对可能出现的薄弱部位，在设计中应采取有效措施，增强其抗震能力；结构宜具有多道防线，避免因部分结构或构件的破坏而导致整个结构丧失承受水平风荷载、地震作用和重力荷载的能力。

3.1.5 高层民用建筑钢结构层数较高，减轻填充墙体的自重是减轻结构总重量的有效措施，而且轻质板材容易实现与主体结构的连接构造，能适应钢结构层间位移角相对大的特点，减轻或防止其发生破坏。非承重墙体无论与主体结构采用刚性连接还是柔性连接，都应按非结构构件进行抗震设计。
幕墙包覆主体结构而使主体结构免受外界温度变化的影响，有效地减少了主体结构温度变化的不利影响。


3.1.6 自98规程公布以来，高层民用建筑钢结构和大跨度空间结构中，钢板厚度突破100mm的已不少见，但厚板不但制作安装难度较大，而且连接部位焊后受力复杂，作为设计标准仍希望大多数高层民用建筑钢结构将板厚控制在100mm以内，因此保留此规定，确有必要时可采用厚度大于100mm的钢板。

3.2.1 高层民用建筑钢结构应根据房屋高度和高宽比、抗震设防类别、抗震设防烈度、场地类别和施工技术条件等因素考虑其适宜的钢结构体系。
高层民用建筑钢结构采用的结构体系有：框架、框架-支撑体系、框架-延性墙板体系、筒体和巨型框架体系。这里所说的框架是具有抗弯能力的钢框架；框架-支撑体系中的支撑在设计中可采用中心支撑、偏心支撑和屈曲约束支撑；框架-延性墙板体系中的延性墙板主要指钢板剪力墙、无粘结内藏钢板支撑剪力墙板和内嵌竖缝混凝土剪力墙板等。筒体体系包括框筒、筒中筒、桁架筒、束筒，这些筒体采用钢结构容易实现。巨型框架主要是由巨型柱和巨型梁(桁架)组成的结构。

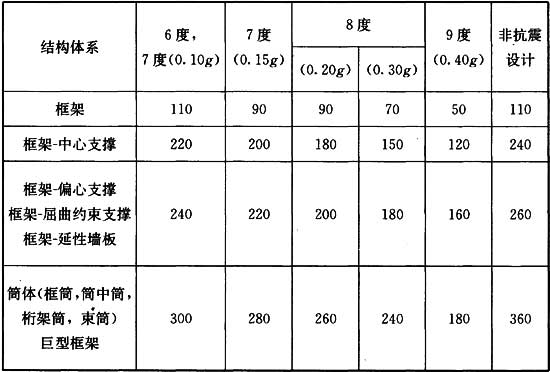

3.2.2 将框架-偏心支撑(延性墙板)单列，有利于促进它的推广应用。筒体和巨型框架以及框架-偏心支撑的适用最大高度，与国内现有建筑已达到的高度相比是保守的。AISC抗震规程对C抗震等级(大致相当于我国0.10g以下)的结构，不要求执行规定的抗震构造措施，明显放宽。据此，有必要对7度按设计加速度划分。对8度也按设计加速度作了划分。
对框架柱在附注中列明为全钢柱和钢管混凝土柱两种，以适合钢结构设计的需要。

3.2.3 高层民用建筑的高宽比，是对结构刚度、整体稳定、承载能力和经济合理性的宏观控制；在结构设计满足本规程规定的承载力、稳定、抗倾覆、变形和舒适度等基本要求后，仅从结构安全角度讲高宽比限值不是必须满足的，主要影响结构设计的经济性。
98规程建议的高宽比限值参考了20世纪国外主要超高层建筑，本次根据发展情况作了相应修订。同时为方便大底盘高层民用建筑钢结构高宽比的计算，规定了底部有大底盘的房屋高度取法。设计人员可根据大底盘的实际情况合理确定。

3.2.4 本条按房屋高度和设防烈度给出了高层民用建筑钢结构房屋的结构选型要求。本次修订又增加了高层民用建筑钢结构不应采用单跨框架结构的要求。

3.3.1 本条主要针对建筑方案的规则性提出了要求。建筑形体和结构布置应根据抗震概念设计划分为规则和不规则两大类；对于具有不规则的建筑，针对其不规则的具体情况，明确提出不同的要求；强调应避免采用严重不规则的设计方案。

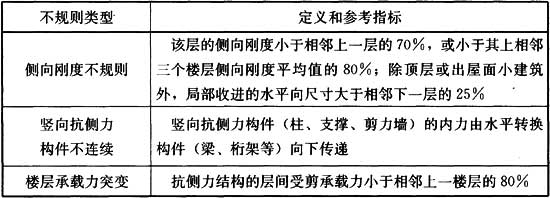

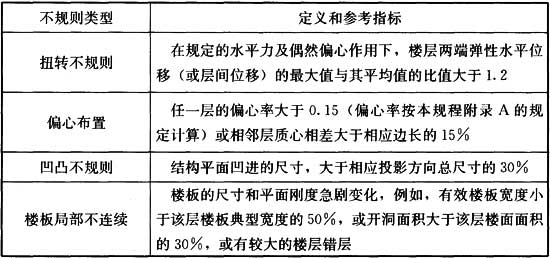

3.3.2 本条结构布置要求、不规则定义和参考指标，与现行国家标准《建筑抗震设计规范》GB 50011的规定基本一致，只是作了文字修改，进一步明确了扭转位移比的含义和保留了偏心布置的不规则类型，偏心率的计算按本规程附录A的规定进行。在计算不规则项数时，表3.3.2-1中扭转不规则和偏心布置不重复计算。

3.3.3 按不规则类型的数量和程度，采取了不同的抗震措施。不规则的程度和设计的上限控制，可根据设防烈度的高低适当调整。对于特别不规则的结构应进行专门研究。本条与现行国家标准《建筑抗震设计规范》GB 50011的规定一致。

3.3.4 提倡避免采用不规则建筑结构方案，不设防震缝。对体型复杂的建筑可分具体情况决定是否设防震缝。总体倾向是：可设缝、可不设缝时，不设缝。设置防震缝可使结构抗震分析模型较为简单，容易估计其地震作用和采取抗震措施，但需考虑扭转地震效应，并按本规程的规定确定缝宽。当不设置防震缝时，结构分析模型复杂，连接处局部应力集中需要加强，而且需仔细估计地震扭转效应等可能导致的不利影响。

3.3.5 本条规定了防震缝设置的要求和防震缝宽度的最小值。


3.3.6 抗剪支撑在竖向连续布置，结构的受力和层间刚度变化都比较均匀，现有工程中基本上都采用竖向连续布置的方法。建筑底部的楼层刚度较大，顶层不受层间刚度比规定的限制，这是参考国外有关规定制订的。在竖向支撑桁架与刚性伸臂相交处，照例都是保持刚性伸臂连续，以发挥其水平刚臂的作用。


3.3.7 高层民用建筑钢结构的刚度较小，容易出现对舒适度不利的横风向振动，通过采用合适的建筑形体，可减小横风向振动的影响。

3.3.8 压型钢板现浇钢筋混凝土楼板、现浇钢筋桁架混凝土楼板，整体刚度大，施工方便，是高层民用建筑钢结构楼板的主要形式。这里指的压型钢板是各种由钢板制成的楼承板的泛指。为加强建筑的抗震整体性，6、7度地区超过50m以及8度及以上地区的高层民用建筑钢结构，不应采用装配式楼板或其他轻型楼盖。


3.3.9 在多功能的高层民用建筑中，上部常常要求设置旅馆或者公寓，但这类房间的进深不能太大，因而必需设置中庭，在中庭上下端设置水平桁架是加强刚度的比较好的方法。

3.3.10 正常设计的高层民用建筑下部楼层侧向刚度宜大于上部楼层的侧向刚度，否则变形会集中于侧向刚度小的下部楼层而形成结构软弱层，所以应对下层与相邻上层的侧向刚度比值进行限制。
本次修订，参照现行行业标准《高层建筑混凝土结构技术规程》JGJ 3的相关规定增补了此条。

3.4.1 筏基、箱基、桩筏基础是高层民用建筑常用的基础形式，可根据具体情况选用。


3.4.2 钢框架柱延伸至计算嵌固端以下一层，可作为柱脚；框架柱的竖向荷载宜直接传给基础。


3.4.3 规定基础最小埋置深度，目的是使基础有足够大的抗倾覆能力。抗震设防烈度高时埋置深度应取较大值。

3.4.4 用粗砂等将沉降缝地面以下部分填实的目的是确保主楼基础四周的可靠侧向约束。


3.4.5 高层民用建筑钢结构下部若干层采用钢骨混凝土结构是日本常用做法，它将上部钢结构与钢筋混凝土基础连成整体，使传力均匀，并使框架柱下端完全固定，对结构受力有利。


3.4.6 为使高层民用建筑钢结构在水平力和竖向荷载作用下，其地基压应力不致过于集中，对基础底面压应力较小一端的应力状态作了限制。同时，满足本条规定时，高层民用建筑钢结构的抗倾覆能力有足够的安全储备，不需再验算结构的整体倾覆。对裙楼和主楼质量偏心较大的高层民用建筑，裙楼与主楼可分别进行基底应力验算。

3.5.1 高层民用建筑层数多，高度大，为保证高层民用建筑钢结构具有必要的刚度，应对其楼层位移加以控制。侧向位移控制实际上是对构件截面大小，刚度大小的一个宏观指标。
在正常情况下，限制高层民用建筑钢结构层间位移的主要目的有：一是保证主体结构基本处于弹性受力状态；二是保证填充墙板，隔墙和幕墙等非结构构件的完好，避免产生明显损伤。


3.5.2 本规程采用层间位移角作为刚度控制指标，不扣除整体弯曲转角产生的侧移。本次修订采用了现行国家标准《建筑抗震设计规范》GB 50011的层间位移角限值。

3.5.3 震害表明，结构如果存在薄弱层，在强烈地震作用下，结构薄弱部位将产生较大的弹塑性变形，会引起结构严重破坏甚至倒塌。本条对不同高层民用建筑钢结构的薄弱层弹塑性变形验算提出了不同要求，第1款所列的结构应进行弹塑性变形验算，第2款所列的结构必要时宜进行弹塑性变形验算。

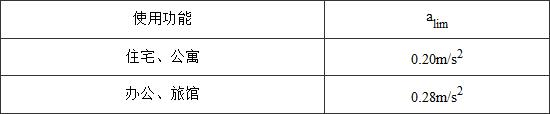

3.5.5 对照国外的研究成果和有关标准，要求高层民用建筑钢结构应具有良好的使用条件，满足舒适度的要求。按现行国家标准《建筑结构荷载规范》GB 50009规定的10年一遇的风荷载取值计算或进行风洞试验确定的结构顶点最大加速度a1im不应超过本规程表3.5.5的限值。这限值未变，主要是考虑计算舒适度时结构阻尼比的取值影响较大，一般情况下，对房屋高度小于100m的钢结构阻尼比取0.015，对房屋高度大于100m的钢结构阻尼比取0.01。
高层民用建筑的风振反应加速度包括顺风向的最大加速度、横风向最大加速度和扭转角速度。
关于顺风向最大加速度和横风向最大加速度的研究工作虽然较多，但各国的计算方法并不统一，互相之间也存在明显的差异。本次修订取消了98规程的计算公式，建议可按现行国家标准《建筑结构荷载规范》GB 50009的相关规定进行计算。

3.5.6 圆筒形高层民用建筑有时会发生横风向的涡流共振现象，此种振动较为显著，但设计是不允许出现横风向共振的，应予避免。一般情况下，设计中用房屋建筑顶部风速来控制，如果不能满足这一条件，一般可采用增加刚度使自振周期减小来提高临界风速，或者横风向涡流脱落共振验算，其方法可参考结构风工程著作，本条不作规定。

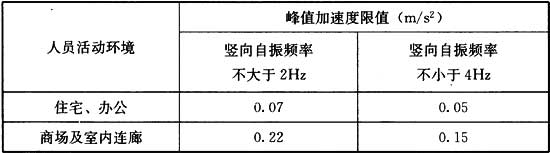

3.5.7 本条主要针对大跨度楼盖结构。楼盖结构舒适度控制已成为钢结构设计的重要工作内容。
对于钢-混凝土组合楼盖结构，一般情况下，楼盖结构竖向频率不宜小于3Hz。以保证结构具有适宜的舒适度，避免跳跃时周围人群的不舒适。一般住宅、办公、商业建筑楼盖结构的竖向频率小于3Hz时，需验算竖向振动加速度。

3.6.1 本条是高层民用建筑钢结构构件承载力设计的原则规定，采用了以概率理论为基础、以可靠指标度量结构可靠度、以分项系数表达的设计方法。本条针对持久设计状况、短暂设计状况和地震设计状况下构件的承载力极限状态设计，与现行国家标准《工程结构可靠性设计统一标准》GB 50153和《建筑抗震设计规范》GB 50011保持一致。偶然设计状况(如结构连续倒塌设计)以及结构抗震性能设计时的承载力设计应符合本规程的有关规定，必要时可采用，不作为强制性内容。
结构构件作用组合的效应设计值应符合本规程第6.4.1条～第6.4.4条规定。由于高层民用建筑钢结构的安全等级一般不低于二级，因此结构重要性系数的取值不应小于1.0。按照现行国家标准《工程结构可靠性设计统一标准》GB 50153的规定，结构重要性系数不再考虑结构设计使用年限的影响。

3.7.1 本条采用直接引用的方法，规定了各设防类别高层民用建筑钢结构采取的抗震措施(包括抗震构造措施)，与现行国家标准《建筑工程抗震设防分类标准》GB 50223的规定一致。Ⅰ类建筑场地上高层民用建筑抗震构造措施放松要求与现行国家标准《建筑抗震设计规范》GB 50011的规定一致。

3.7.2 历次大地震的经验表明，同样或相近的建筑，建造于Ⅰ类场地时震害较轻，建造于Ⅲ、Ⅳ类场地震害较重。对Ⅲ、Ⅳ类场地，本条规定对7度设计基本地震加速度为0.15g以及8度设计基本地震加速度0.30g的地区，宜分别按抗震设防烈度8度(0.20g)和9度时各类建筑的要求采取抗震构造措施。

3.7.3 本条采用引用的办法，将抗震等级的划分按现行国家标准《建筑抗震设计规范》GB 50011的有关规定执行。将不同层数所规定的“作用效应调整系数”和“抗震构造措施”共7种，归纳、整理为四个不同要求，称之为抗震等级。将《建筑抗震设计规范》GB 50011-2001(以下简称01抗规)以12层为界改为50m为界。对6度高度不超过50m的钢结构，与01抗规相同，其“作用效应调整系数”和“抗震构造措施”可按非抗震设计执行。
不同的抗震等级，体现不同的抗震要求。因此，当构件的承载力明显提高时，允许降低其抗震等级。
对于7度(0.15g)和8度(0.30g)设防且处于Ⅲ、Ⅳ类场地的高层民用建筑钢结构，宜分别按8度和9度确定抗震等级。甲、乙类设防的高层民用建筑钢结构，其抗震等级的确定按现行国家标准《建筑抗震设计规范》GB 50011的有关规定处理。
在执行时，为了确保结构安全，应按构件受力情况采取相应构造措施，对50m以下房屋，表列等级偏宽。一般说来，耗能构件应从严，非耗能构件可稍宽。框架体系应从严，支撑框架体系可稍宽；高层从严，多层可稍宽；8、9度从严，6、7度可稍宽。
不同结构体系的抗震性能差别较大，破坏后果也不同，在执行时应考虑此影响。

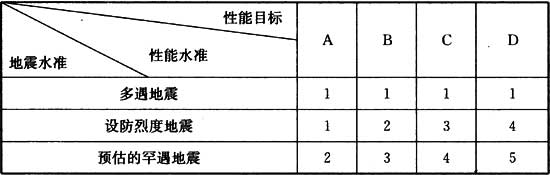

本节是参照现行行业标准《高层建筑混凝土结构技术规程》JGJ 3的相关规定，结合高层民用建筑钢结构构件的特点拟定的。

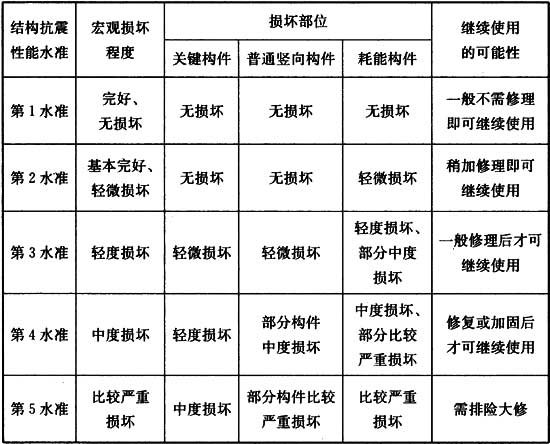

本节是参照现行行业标准《高层建筑混凝土结构技术规程》JGJ 3的相关规定，结合高层民用建筑钢结构构件的特点拟定的。

4.1.1 工程经验表明，以高层民用建筑钢结构为代表的现代钢结构对钢材的品种、质量和性能有着更高的要求，同时也要求在设计选材中更要做好优化比选工作。本条依据相关设计规范和工程经验并结合高层民用建筑钢结构的用钢特点，提出了选材时应综合考虑的诸要素。其中应力状态指弹性或塑性工作状态和附加应力(约束应力、残余应力)情况；工作环境指高温、低温或露天等环境条件；钢材品种指轧制钢材、冷弯钢材或铸钢件；钢材厚度主要指厚板、厚壁钢材。为了保证结构构件的承载力、延性和韧性并防止脆性断裂，工程设计中应综合考虑上述要素，正确合理的选用钢材牌号、质量等级和性能要求。同时由于钢结构工程中钢材费用约可占到工程总费用的60％左右，故选材还应充分的考虑到工程的经济性，选用性价比较高的钢材。此外作为工程重要依据，在设计文件中应完整的注明对钢材和连接材料的技术要求，包括牌号、型号、质量等级、力学性能和化学成分、附加保证性能和复验要求，以及应遵循的技术标准等。

4.1.2 钢材的牌号和质量等级的规定，主要是考虑了国内钢材的生产水平、高层和超高层民用建筑钢结构应用的现状、高性能钢材发展的趋势和相关国家标准的规定而修订的。
1 近年来国内建造的高层和超高层民用建筑钢结构除大量应用Q345钢外，也较多应用了Q390钢与Q345GJ厚板。经验表明，由于品种完善和质量性能的提高，现国产结构用钢已可在保有较高强度的同时，也具有较好的延性、韧性和焊接性能，完全能够满足抗风、抗震高层钢结构用钢的综合性能要求。故本条提出承重构件宜采用Q345、Q390与Q235等牌号的钢材。由于轧制状态交货的钢材在强度提高时，其延性、韧性与焊接性能会有一定幅度的降低。如Q460钢的伸长率较Q345要降低15％，按最小值计算的屈强比要提高约10％；Q500钢—40℃冲击功较Q345钢要降低约10％，碳当量也相应有所提高。故本条提出了有依据时，如进行性能化设计，经比选确认可同时保证相应的延性与韧性性能时，也可采用更高强度的钢材。本条规定与国外经验也是一致的，如日本SN系列高性能钢材(推荐为抗震用钢)仅列出SN400钢(相当于Q235钢)与SN490钢(相当于Q345钢)，同时专门研发出高性能抗震结构用SA440钢[屈服强度(440～540)N／mm2，屈强比≤0.8，伸长率≥20％～26％，其C级钢可保证Z25性能]用于工程；美国抗震规程规定对预期会出现较大非弹性受力构件，如特殊抗弯框架、特殊支撑框架、偏心支撑框架和屈曲约束支撑框架等所用钢材屈服强度均不应超过345N／mm2；对经受有限非弹性作用的普通抗弯框架和普通中心支撑等结构允许采用屈服强度不大于380N／mm2的钢材。
2 GJ钢板(《建筑结构用钢板》GB／T 19879)是我国专为高层民用建筑钢结构生产的高性能钢板，其性能与日本SN系列高性能钢材相当。与同级别低合金结构钢相比，除化学成分优化、并有较好的延性、塑性与焊接性能外，还具有厚度效应小、屈服强度波动范围小等特点，并将屈服强度幅(屈服强度波动范围，对Q345钢、Q390钢为120N／mm2)、屈强比、碳当量均作为基本交货条件予以保证。虽然按国家标准《低合金高强度结构钢》GB／T 1591-2008生产的低合金钢较原标准提高了屈服强度和冲击功，增加了碳当量作为供货条件，综合质量有明显改善，其性能与GJ钢板已较为接近，但采用较厚的GJ钢板时仍有一定的综合优势。以Q345钢80～100mm厚板为例，Q345GJ钢板屈服强度较普通Q345钢板可提高6.5％，伸长率可提高10％，碳当量可降低8％以上，故推荐其为重要构件较厚板件优先选用的钢材。
3 耐候钢是我国早已制订标准并可批量生产的钢种，现可生产Q235NH、Q355NH、Q415NH、Q460NH等六种牌号焊接结构用耐候钢，其性能与《低合金高强度结构钢》GB／T 1591系列钢材相当。除力学性能、延性和韧性性能有保证外，其耐腐蚀性能可为普通钢材的2倍以上，并可显著提高涂装附着性能，故用于外露大气环境中有较好的耐腐蚀效果。选用时作为量化的性能指标宜要求其晶粒度不小于7级，耐腐蚀性指数不小于6。但由于以往建筑钢结构工程中耐候钢应用不多，现行国家标准《钢结构设计规范》GB 50017亦未对其抗力分项系数和强度设计值作出规定，如在工程中选用时需按该规范的规定进行钢材试样统计分析，以确定抗力分项系数和强度设计值。
近年来，我国宝钢、鞍钢、马钢等钢铁企业已研发生产了耐火结构用钢板和H形钢，其在600℃高温作用下，屈服强度降幅不大于1／3，因而具有较好的耐火性能，但因缺乏实用经验，也缺少相关的设计标准与参数，故本规程暂未列入其相关条文。
4 现行各钢材标准规定的钢材质量等级主要体现了其韧性(冲击吸收功)和化学成分优化方面的差异，质量等级愈高则冲击功保证值越高，而有害元素(硫、磷)含量限值则越低，因而是一个材质综合评定的指标，不同级别钢材价格也有差别。选材时应按优材优用的原则合理选用质量等级。本条根据相关规范规定和工程经验提出了钢材质量等级选用的规定和建议。对抗震结构主要考虑地震具有强烈交变作用的特点，会引起结构构件的高应变低周疲劳，因而二级抗震框架与抗侧力支撑等主要抗侧力构件钢材等级不宜低于C级，以保证应有的韧性性能。另应注意部分钢材产品不分质量等级或只限定较低或较高的质量等级(如Q390GJ和Q420GJ钢板最低质量等级为C级，冷弯矩形钢管未规定Q345E级与Q390D、E级质量等级)，选用质量等级时，不应超出其规定范围。
5 防止结构脆断破坏是钢结构选材的基本要求之一。《钢结构设计规范》GB 50017-2003在选材和构造规定中，均提出了防止结构构件脆断的要求和构造措施。研究表明钢结构的抗脆断性能与环境温度、结构形式、钢材厚度、应力特征、钢材性能、加荷速率等多种因素有关。工作环境温度越低、钢材厚度越厚、名义拉应力越大、应力集中及焊接残余应力越高(特别是有多向拉应力存在时)和加荷速率越快，则钢材韧性越差，结构更易发生脆断。而提高钢材抗脆断能力的主要措施是提高其韧性性能。关于钢材应力状态与厚度、温度对抗脆断性能的影响国内尚较少研究，但欧洲规范Eurocode 3对此已有明确的规定，如JO级S335钢板工作(拉)应力为0.75fy时，其允许厚度在10℃时可为60mm，0℃与—20℃时则分别降至50mm与30mm。高层钢结构具有板件厚度大，焊接残余应力高并承受交变荷载的特点，其选材应考虑防脆断性能的要求。据此，本条提出了宜适当提高低温环境下受拉(包括弯曲受拉)厚板的质量等级。
6 当用平炉及铸锭方法生产时，Q235A级或B级钢的脱氧方法可分为沸腾钢或镇静钢，后者脱氧充分，晶粒细化，材质均匀而性能较好。现转炉和连铸方法生产的钢材一般均为镇静钢，目前已在国内钢材生产总量中约占90％以上，故现市场上沸腾钢有时价格反而偏高。根据近年来工程用材经验，钢结构用钢应选用镇静钢。
关于A级钢的选用问题，按相关标准规定，Q235A级钢可能会以超过其含碳量限值(0.22％)交货，而现行国家标准《钢结构设计规范》GB 50017又以强制性条文规定了“对焊接结构尚应具有碳当量的合格保证”，故一直以来在工程用焊接结构中规定不采用Q235A级钢。但参照国内外实际用材经验，美国与日本的235级碳素结构钢允许含碳量可达0.25％，国内也有含碳量达0.24％钢材应用于焊接结构的实例，亦即不宜绝对不允许Q235A级钢的应用。如对经复验其含碳量合格的Q235A级钢或碳含量不大于0.24％的Q235A级钢，经采取必要的焊接措施并检验认可后仍可用于一般承重结构中。而对Q345A级钢，若其碳当量或焊接裂纹敏感性指数符合要求即可用于焊接结构的一般构件，不必因其碳、锰单项指标未符合标准规定而限制其使用。

4.1.3 本条依据现行国家标准《钢结构设计规范》GB 50017规定了高层民用建筑钢结构承重构件钢材应保证的基本性能要求，包括化学成分含量限值、力学性能和工艺性能(冷弯、焊接性能)等，冷弯虽属钢材工艺性能但也是体现钢材材质细化和防脆断性能的参考指标，仍应作为承重结构用钢的基本保证项目。目前实际工程中多以碳当量作为量化焊接性能的指标，其计算公式和允许限值可依现行国家标准《低合金高强度结构钢》GB／T 1591的规定为依据，并按钢材熔炼分析的化学元素含量值计算。由于各种交货状态钢材的碳当量有差异，若对焊接性能有更高要求时，可选用按热机械轧制(TMCP)状态交货的钢材并要求较低的碳当量保证，其在细化晶粒、提高韧性、焊接性能方面有较好的改善效果。

4.1.4 在强烈的交变地震作用下，承重钢结构的工作条件与失效模式与静载作用下的结构是完全不同的。罕遇地震作用时，较大的频率一般为(1～3)Hz，造成建筑物破坏的循环周次通常在(100～200)周以内，因而使结构带有高应变低周疲劳工作的特点，并进入非弹性工作状态。这就要求结构钢材在有较高强度的同时，还应具有适应更大应变与塑性变形的延性和韧性性能，从而实现地震作用能量与结构变形能量的转换，有效地减小地震作用，达到结构大震不倒的设防目标。这一对钢材延性的要求，目前已作为一个基本准则列入美国、加拿大、日本等国的相关技术标准中，我国现行国家标准《建筑抗震设计规范》GB 50011也以强制性条文规定了为保证结构钢材延性的相应指标要求。综上所述，本条提出了对钢材伸长率和屈强比限值的规定。同时为了保证钢材实物产品的屈强比限值不会有较大的波动，参照GJ钢板标准对Q345GJ、Q390GJ性能指标的规定，补充提出了钢材的屈服强度波动范围不应大于120N／mm2的要求。

4.1.5 关于抗层状撕裂性能问题，国内外研究和工程经验均表明，因较高拉应力而在沿厚度方向承受较大撕裂作用的钢材，应有抗撕裂性能(Z向性能)的保证，并需按不同性能等级分别要求板厚方向断面收缩率不小于现行国家标准《厚度方向性能钢板》GB／T 5313规定的15％(Z15)、25％(Z25)和35％(Z35)限值。由于要求Z向性能会大幅增加钢材成本(约15％～20％)，而国内有关规范对如何合理选用Z向性能等级缺乏专门研究与相应规定，致使目前工程设计中随意扩大或提高要求Z向性能的情况时有发生。实际上在高层民用建筑钢结构中有较大撕裂作用的典型部位是厚壁箱型柱与梁的焊接节点区，而高额拉应力主要是焊接约束应力。欧洲钢结构规范Eurcode3根据研究成果，已在相关条文中提出了量化确定Z向等级的计算方法，表明影响Z向性能指标的因素主要是：节点处因钢材收缩而受拉的焊脚厚度、焊接接头形式(T字形，十字形)、约束焊缝收缩的钢材厚度、焊后部分结构的间接约束以及焊前预热等，可见抗撕裂性能问题实质上是焊接问题，而结构使用阶段的外拉力并非主要因素。合理的解决方法首先是节点设计应有合理的构造，焊接时采取有效的焊接措施，减少接头区的焊接约束应力等，而不应随意要求并提高Z向性能的等级，在采取相应措施后不宜再提出Z35抗撕裂性能的要求。综上所述，本条做出了相应的规定。

4.1.6 近年来，在高层民用建筑钢结构工程中，箱形截面与方(矩)钢管截面以其优良的截面特性得到了更普遍的应用。随着现行国家标准《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》GB／T 6728和行业标准《建筑结构用冷弯矩形钢管》JG／T 178相继颁布，大尺寸冷弯矩形钢管(600×400×20或500×500×20)亦可批量供货，同时后者还规定了按Ⅰ级产品交货时，应以保证成型管材的力学性能，屈强比、碳当量等作为交货基本保证条件，使得产品质量更有保证。现已有多项工程的框架柱采用冷成型方(矩)钢管混凝土柱的实例。同时工程经验表明，当四块板组合箱形截面壁厚小于16mm，时，不仅加工成本高，工效低而且焊接变形大，导致截面板件平整度差，反而不如采用方(矩)钢管更为合理可行。
由于热轧无缝钢管价格较高，产品规格较小(直径一般小于500mm)并壁厚公差较大，其Q345钢管的屈服强度和—40℃冲击功要低于Q345钢板的相应值。故高层民用建筑钢结构工程中选用较大截面圆钢管时，宜选用直缝焊接圆钢管，并要求其原板和成管后管材的材质性能均符合设计要求或相应标准的规定。还应注意选用时为避免过大的冷作硬化效应降低钢管的延性，其截面规格的径厚比不应过小，根据现有的应用经验，对主要承重构件用钢管不宜小于20(Q235钢)或25(Q345钢)。

4.1.7 为了保证偏心支撑消能梁段有良好的延性和耗能能力，本条依据现行国家标准《建筑抗震设计规范》GB 50011，对其用材的强度级别和屈强比作出了规定。

4.1.8 多年来，高层民用建筑钢结构楼盖结构多采用压型钢板-混凝土组合楼板，压型钢板主要作为模板起到施工阶段的承载作用，所沿用板型多为开口型。现行国家标准《建筑用压型钢板》GB／T 12755对建筑用压型钢板的材料、质量、性能等技术要求作出了规定，并提出组合楼板用压型钢板宜采用闭口型板，该种板型可增加组合楼板的有效厚度和刚度，提高楼盖使用的舒适度和隔声效果，并便于吊顶构造，近年来已有较多的工程应用实例，本条据此作出了相应规定。

4.1.9 现行国家标准《钢结构设计规范》GB 50017对铸钢件选材，仅规定了可选用《一般工程用铸造碳钢件》GB／T 11352，但其碳当量过高仅适用于非焊接结构。在近年来国内钢结构工程中，焊接结构用铸钢节点不仅在大跨度管结构中被普遍采用，而且也已有多个在高层民用建筑钢结构中应用的先例，其节点铸钢件所用材料多采用符合欧洲标准的G20Mn5牌号铸钢件。按新修订的国家标准《焊接结构用铸钢件》GB／T 7659-2011的规定，国内已可生产牌号为ZG340-550H的铸钢件，其性能与G20Mn5相当。据此，本条提出了焊接结构用铸钢件的选材规定。
关于铸钢件的材质，因其为铸造成型，缺少轧制改善钢材性能的效应，其致密度、晶粒度均不如轧制钢材，故抗力分项系数要比轧制钢材高15％以上，亦即强度级别相同时，其强度设计值约低15％，加之价格是热轧钢材的(2～3)倍。因而铸钢件是一种性价比不高的钢材，选用铸钢件时，应进行认真的优化比选与论证，防止随意扩大用量并增大工程成本的不合理做法。

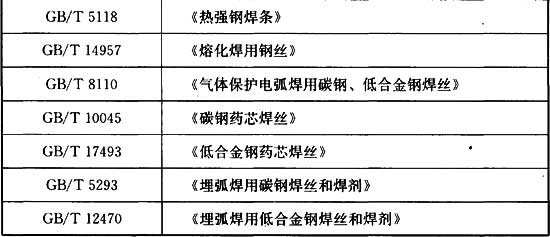

4.1.10 现行国家标准《钢结构焊接规范》GB 50661对焊接材料的质量、性能要求及与母材的匹配和焊接工艺、焊接构造等有详细的规定，应作为设计选用焊接材料和技术要求的依据。选用焊接材料时应注意其强度、性能与母材的正确匹配关系。同时对重要构件的焊接应选用低氢型焊条，其型号为4315(6)、5015(6)或5515(6)。各类焊接材料与结构钢材的合理匹配关系可见表2：
表2 焊接材料与结构钢材的匹配

注：1 被焊母材有冲击要求时，熔敷金属的冲击功不应低于母材的规定；
2 表中X对应各焊材标准中的相应规定。

4.1.11 选用高强度螺栓时，设计入应了解大六角型和扭剪型是指高强度螺栓产品的分类，摩擦型和承压型是指高强度螺栓连接的分类，不应将二者混淆。在选用螺栓强度级别时，应注意大六角螺栓有8.8级和10.9级两个强度级别，扭剪型螺栓仅有10.9级。现行行业标准《钢结构高强度螺栓连接技术规程》JGJ 82，对螺栓材料、性能等级、设计指标、连接接头设计与施工验收等有详细的规定，设计时可作为主要的参照依据。
锚栓一般按其承受拉力计算选择截面，故宜选用Q345、Q390等牌号钢。为了增加柱脚刚度或为构造用时，也可选用Q235钢。

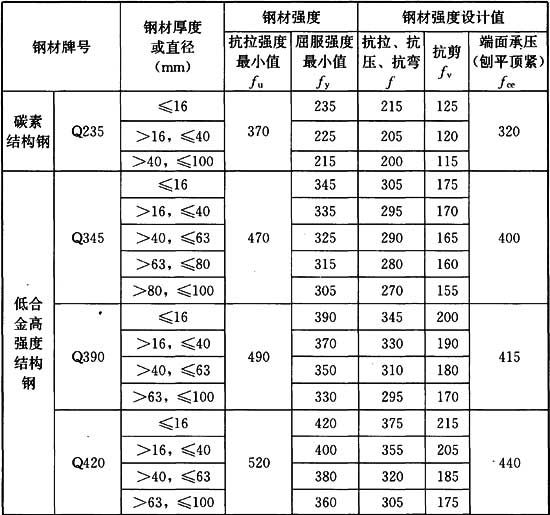

4.2.1 国家标准《钢结构设计规范》GB 50017-2003中Q235、Q345钢材的抗力分项系数的取值依据仍为1988年以前的试样与统计分析数据，时效性已较差，而对Q390钢、Q420钢、Q460钢及Q345GJ钢板则一直未进行系统的取样与统计分析工作，现规定的取值多为分析推算所得，其科学性、合理性亦不充分。有鉴于此，负责《钢结构设计规范》GB 50017修编工作的编制组根据极限状态设计安全度的准则和概率统计分析参数取值的要求，组织了较大规模的国产结构钢材材性调研和试样取集以及试验研究工作。共对上述牌号钢材取集试样1.8万余组，代表了十个钢厂约27万吨钢材，在统一取样，统一试验，并对材料性能不定性、材料几何特性不定性及试验不定性等重要影响参数深入细致分析的基础上，得出了规律性的相关公式与计算参数，最终经细化分析计算得出了Q235、Q345、Q390、Q420、Q460与Q345GJ等牌号钢材的抗力分项系数与强度设计值，建议列入规范。该项研究已作为大型课题于2012年9月通过了专家鉴定并给予较高评价，认为研究结论所得数据代表性强、可信度高，一致同意其建议值可列入正修订的《钢结构设计规范》GB 50017作为设计依据。本条表4.2.1即据此列入了各牌号钢的强度设计值。应用表4.2.1各强度设计值时，需注意各钢种系列的厚度分组是不相同的，新采用的抗力分项系数也因厚度分组不同而略有差异，较合理的体现了其性能的差异性。
2008年在本规程的修订中，中国建筑标准设计研究院与舞阳钢厂、重庆大学等单位也组织了专题研究，对舞阳钢厂的Q345GJ钢板产品进行了系统的抽样统计分析与试验研究，其成果也较早通过了专家鉴定，最终确认舞阳钢厂的Q345GJ钢板仍可按抗力分项系数为1.111取值。这与表4.2.1中所列相关值也是一致的。

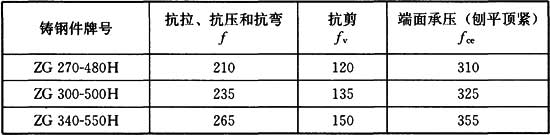

4.2.3 现行国家标准《钢结构设计规范》GB 50017规定了《一般工程用铸造碳钢件》GB／T 11352的强度设计值，其抗力分项系数按γR＝1.282取值。表4.2.3即按此值计算列出了焊接结构用铸钢件的强度设计值。

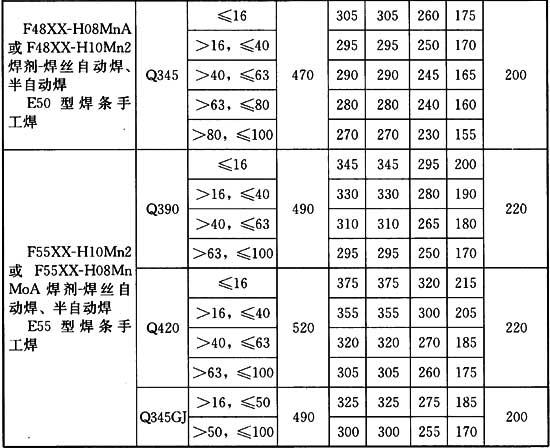

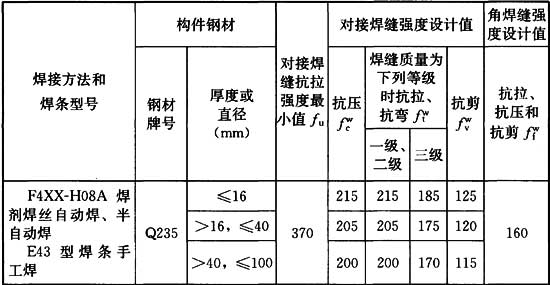

4.2.4 表4.2.4根据新的钢材性能指标和调整后的钢材强度设计值，列出了焊缝的强度设计值，同时根据现行国家标准《钢结构焊接规范》GB 50661和相应的焊剂、焊丝标准补充列出了其与钢材匹配的型号。当抗震设计需进行焊接连接极限承载力验算时，其对接焊缝极限强度可按表中fu取值，角焊缝可按0.58fu取值。

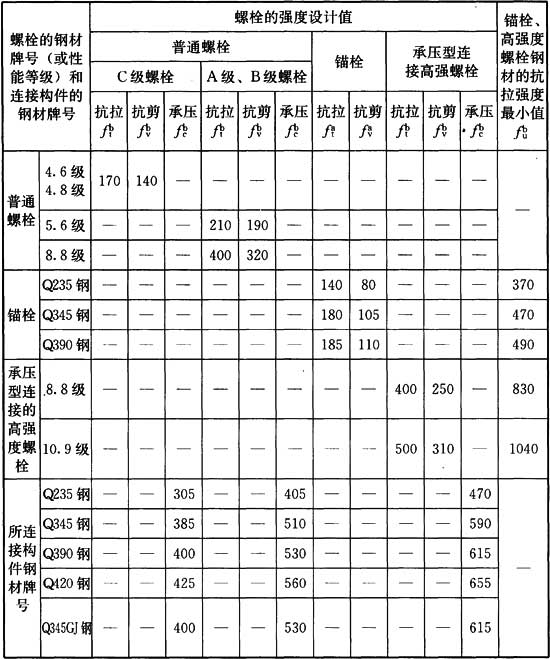

4.2.5 表4.2.5按《钢结构设计规范》GB 50017-2003列出了螺栓和锚栓的强度设计值。同时增加了锚栓和高强度螺栓钢材的抗拉强度最小值。

5.1.1 高层民用建筑的竖向荷载应按现行国家标准《建筑结构荷载规范》GB 50009的相关规定采用。当业主对楼面活荷载有特别要求时，可按业主的要求采用，但不应小于现行国家标准《建筑结构荷载规范》GB 50009的规定值。


5.1.2 高层民用建筑中活荷载与永久荷载相比是不大的，不考虑活荷载不利分布可简化计算。但楼面活荷载大于4kN／m2时，宜考虑不利布置，如通过增大梁跨中弯矩的方法等。


5.1.3 结构设计要考虑施工时的情况，对结构进行验算。

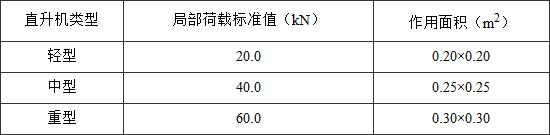

5.1.6 本条关于直升机平台活荷载的规定，是根据现行国家标准《建筑结构荷载规范》GB 50009的有关规定确定的。


5.1.7 温度作用属于可变的间接荷载，主要由季节性气温变化、太阳辐射、使用热源等因素引起。钢结构对温度比较敏感，所以宜考虑其对结构的影响。

5.2.1 风荷载计算主要依据现行国家标准《建筑结构荷载规范》GB 50009的规定。

5.2.2 本条是根据现行国家标准《建筑结构荷载规范》GB 50009的要求拟定的，意在提醒设计人员注意考虑结构顺风向风振、横风向风振或扭转风振对高层民用建筑钢结构的影响。一般高层民用建筑钢结构高度较高，高宽比较大，结构顶点风速可能大于临界风速，引起较明显的结构横向振动。横风向风振作用效应明显一般是指房屋高度超过150m或者高宽比大于5的高层民用建筑钢结构。
判断高层民用建筑钢结构是否需要考虑扭转风振的影响，主要考虑房屋的高度、高宽比、厚宽比、结构自振频率、结构刚度与质量的偏心等多种因素。

5.2.3 横风向效应与顺风向效应是同时发生的，因此必须考虑两者的效应组合。但对于结构侧向位移的控制，不必考虑矢量和方向控制结构的层间位移，而是仍按同时考虑横风向与顺风向影响后的计算方向位移确定。

5.2.4 按照现行国家标准《建筑结构荷载规范》GB 50009的规定，对风荷载比较敏感的高层民用建筑，其基本风压适当提高。因此，本条明确了承载力设计时，应按基本风压的1.1倍采用。
对风荷载是否敏感，主要与高层民用建筑的体型、结构体系和自振特性有关，目前尚无实用的划分标准。一般情况下高度大于60m的高层民用建筑，承载力设计时风荷载计算可按基本风压的1.1倍采用；对于房屋高度不超过60m的高层民用建筑，风荷载取值是否提高，可由设计人员根据实际情况确定。
本条的规定，对设计使用年限为50年和100年的高层民用建筑钢结构都是适用的。

5.2.5 本条是对现行国家标准《建筑结构荷载规范》GB 50009有关规定的适当简化和整理，以便于高层民用建筑钢结构设计时采用。

5.2.6 对高层民用建筑群，当房屋相互间距较近时，由于漩涡的相互干扰，房屋某些部位的局部风压会显著增大，所以设计人员应予注意。对重要的高层民用建筑，建议在风洞试验中考虑周围建筑物的干扰因素。
本规程中所说的风洞试验是指边界层风洞试验。

5.2.7 对结构平面及立面形状复杂、开洞或连体建筑及周围地形和环境复杂的结构，建议进行风洞试验或通过数值计算。对风洞试验或数值计算的结果，当与按规范计算的风荷载存在较大差距时，设计人员应进行分析判断，合理确定建筑物的风荷载取值。

5.2.8 高层民用建筑表面的风荷载压力分布很不均匀，在角隅，檐口，边棱处和附属结构的部位(如阳台、雨篷等外挑构件)，局部风压会超过按本规程第5.2.5条体型系数计算的平均风压。根据风洞试验和一些实测成果，并参考国外的风荷载规范，对水平外挑构件，其局部体型系数不宜大于—2.0。


5.2.9 建筑幕墙设计时的风荷载计算，应按现行国家标准《建筑结构荷载规范》GB 50009以及幕墙的相关现行行业标准的有关规定采用。

5.3.1 本条基本采用了引用的方法。除第3款“7度(0.15g)”外，与现行国家标准《建筑抗震设计规范》GB 50011的规定基本一致。某一方向水平地震作用主要由该方向抗侧力构件承担。有斜交抗侧力构件的结构，当交角大于15°时，应考虑斜交构件方向的地震作用计算。扭转特别不规则的结构应考虑双向地震作用的扭转影响。
大跨度指跨度大于24m的楼盖结构、跨度大于12m的转换结构，悬挑长度大于5m的悬挑结构。大跨度、长悬臂结构应验算自身及其支承部位结构的竖向地震效应。
大跨度、长悬臂结构7度(0.15g)时也应计入竖向地震作用的影响。主要原因是：高层民用建筑由于高度较高，竖向地震作用效应放大比较明显。

5.3.2 不同的结构采用不同的分析方法在各国抗震规范中均有体现，振型分解反应谱法和底部剪力法仍是基本方法。对高层民用建筑钢结构主要采用振型分解反应谱法，底部剪力法的应用范围较小。弹性时程分析法作为补充计算方法，在高层民用建筑中已得到比较普遍的应用。

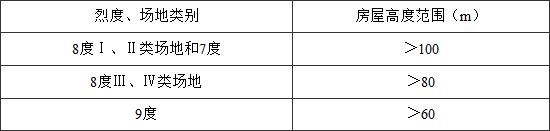

本条第3款对于需要采用弹性时程分析法进行补充计算的高层民用建筑钢结构作了具体规定，这些结构高度较高或刚度、承载力和质量沿竖向分布不均匀的特别不规则建筑或特别重要的甲、乙类建筑。所谓“补充”，主要指对计算的底部剪力、楼层剪力和层间位移进行比较，当时程法分析结果大于振型分解反应谱法分析结果时，相关部位的构件内力作相应的调整。
本条第4、5款规定了罕遇地震和有消能减震装置的高层民用建筑钢结构计算应采用的分析方法。

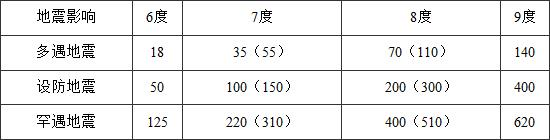

5.3.3 进行时程分析时，鉴于不同地震波输入进行时程分析的结果不同，本条规定一般可以根据小样本容量下的计算结果来估计地震效应值。通过大量地震加速度记录输入不同结构进行时程分析结果的统计分析，若选用不少于2组实际记录和1组人工模拟的加速度时程曲线作为输入，计算的平均地震效应值不小于大样本容量平均值的保证率在85％以上，而且一般也不会偏大很多。当选用较多的地震波，如5组实际记录和2组人工模拟时程曲线，则保证率很高。所谓“在统计意义上相符”是指，多组时程波的平均地震影响系数曲线与振型分解反应谱法所用的地震影响系数相比，在对应于结构主要振型的周期点上相差不大于20％。计算结果的平均底部剪力一般不会小于振型分解反应谱法计算结果的80％，每条地震波输入的计算结果不会小于65％；从工程应用角度考虑，可以保证时程分析结果满足最低安全要求。但时程法计算结果也不必过大，每条地震波输入的计算结果不大于135％，多条地震波输入的计算结果平均值不大于120％，以体现安全性与经济性的平衡。
正确选择输入的地震加速度时程曲线，要满足地震动三要素的要求，即频谱特性、有效峰值和持续时间均要符合规定。频谱特性可用地震影响系数曲线表征，依据所处的场地类别和设计地震分组确定；加速度的有效峰值按表5.3.3采用。输入地震加速度时程曲线的有效持续时间，一般从首次达到该时程曲线最大峰值的10％那一点算起，到最后一点达到最大峰值的10％为止，约为结构基本周期的(5～10)倍。
本次修订增加了结构抗震性能设计规定，本条第3款给出了设防地震(中震)和6度时的数值。

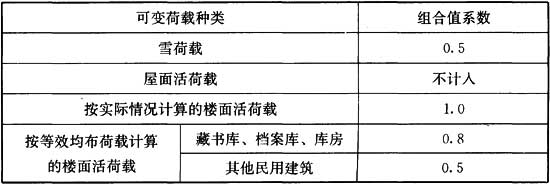

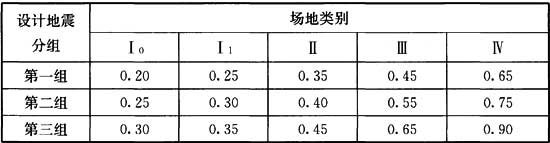

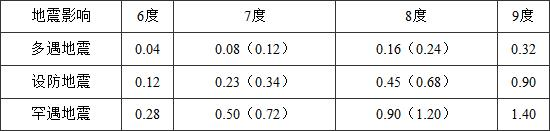

5.3.5 本条规定了水平地震影响系数最大值和场地特征周期取值。现阶段仍采用抗震设防烈度所对应的水平地震影响系数最大值αmax，多遇地震烈度(小震)和预估的罕遇地震烈度(大震)分别对应于50年设计基准周期内超越概率为63％和2％～3％的地震烈度。本次按现行国家标准《建筑抗震设计规范》GB 50011作了修订，补充中震参数和近场效应的规定；同时为了与结构抗震性能设计要求相适应，增加了设防烈度地震(中震)的地震影响系数最大值规定。
根据土层等效剪切波速和场地覆盖层厚度将建筑的场地划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四类，其中Ⅰ类分为Ⅰ0和Ⅰ1两个亚类，本规程中提及Ⅰ类场地而未专门注明Ⅰ0或Ⅰ1的均包含这两个亚类。

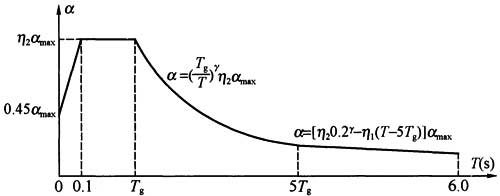

5.3.6 弹性反应谱理论仍是现阶段抗震设计的最基本理论，本规程的反应谱与现行国家标准《建筑抗震设计规范》GB 50011一致。这次《建筑抗震设计规范》GB 50011-2010只对其参数进行调整，达到以下效果：
1 阻尼比为5％的地震影响系数维持不变。
2 基本解决了在长周期段不同阻尼比地震影响系数曲线交叉、大阻尼曲线值高于小阻尼曲线值的不合理现象。Ⅰ、Ⅱ、Ⅲ类场地的地震影响系数曲线在周期接近6s时，基本交汇在一点上，符合理论和统计规律。
3 降低了小阻尼(2％～3.5％)的地震影响系数值，最大降低幅度达18％，使钢结构设计地震作用有所降低。
4 略微提高了阻尼比6％～10％的地震影响系数值，长周期部分最大增幅约5％。
5 适当降低了大阻尼(20％～30％)的地震影响系数，在5Tg周期以内，基本不变，长周期部分最大降幅约10％，扩大了消能减震技术的应用范围。

5.3.7 本条规定主要是考虑结构地震动力反应过程中可能由于地面扭转运动，结构实际的刚度和质量分布相对于计算假定值的偏差，以及在弹塑性反应过程中各抗侧力结构刚度退化程度不同等原因引起的扭转反应增大，特别是目前对地面运动扭转分量的强震实测记录很少，地震作用计算中还不能考虑输入地面运动扭转分量。采用附加偶然偏心作用计算是一种实用方法。
本条规定方形及矩形平面直接取各层质量偶然偏心为0.05Li，其他形式平面取0.172ri来计算单向水平地震作用。实际计算时，可将每层质心沿主轴的同一方向(正向或反向)偏移。
采用底部剪力法计算地震作用时，也应考虑偶然偏心的不利影响。
当采用双向地震作用计算时，可不考虑偶然偏心的影响，但进行位移比计算时，按单向地震作用考虑偶然偏心影响计算。同时应与单向地震作用考虑偶然偏心的计算结果进行比较，取不利的情况进行设计。

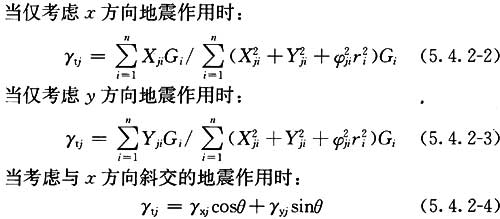

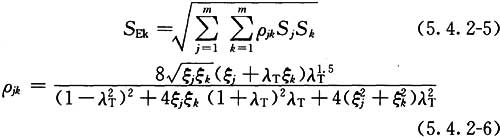

5.4.2 引用现行国家标准《建筑抗震设计规范》GB 50011的条文。增加了考虑双向水平地震作用下的地震效应组合方法。根据强震观测记录的统计分析，两个方向水平地震加速度的最大值不相等，二者之比约为1：0.85；而且两个方向的最大值不一定发生在同一时刻，因此采用完全两次型方根法计算两个方向地震作用效应的组合(CQC法)。
作用效应包括楼层剪力，弯矩和位移，也包括构件内力(弯矩、剪力、轴力、扭矩等)和变形。
本规程建议的振型数是对质量和刚度分布比较均匀的结构而言的。对于质量和刚度分布不均匀的结构，振型分解反应谱法所需的振型数一般可取为振型参与质量达到总质量的90％时所需的振型数。

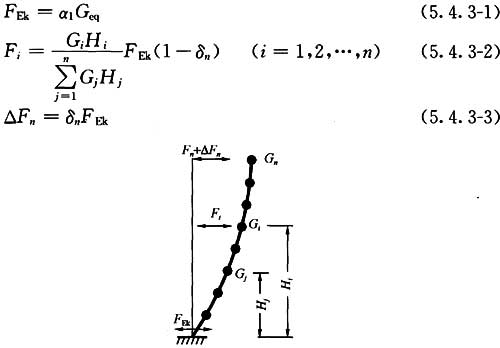

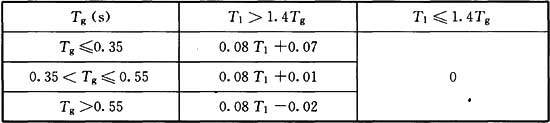

5.4.3 底部剪力法在高层民用建筑水平地震作用计算中已很少应用，但作为一种方法，本规程仍予以保留。
对于规则结构，采用本条方法计算水平地震作用时，仍应考虑偶然偏心的不利影响。

5.4.5 本条采用直接引用方法，与现行国家标准《建筑抗震设计规范》GB 50011的有关规定一致。由于地震影响系数在长周期段下降较快，对于基本周期大于3.5s的结构，由此计算所得的水平地震作用下的结构效应可能过小。出于结构安全的考虑，增加了对各楼层水平地震剪力最小值的要求，规定了不同设防烈度下的楼层最小地震剪力系数值。当不满足时，结构水平地震总剪力和各楼层的水平地震剪力均需要进行相应的调整，或改变结构的刚度使之达到规定的要求。但当基本周期为3.5s～5.0s的结构，计算的底部剪力系数比规定值低15％以内、基本周期为5.0s～6.0s的结构，计算的底部剪力系数比规定值低18％以内、基本周期大于6.0s的结构，计算的底部剪力系数比规定值低20％以内，不必采取提高结构刚度的办法来满足计算剪力系数最小值的要求，而是可采用本条关于剪力系数最小值的规定进行调整设计，满足承载力要求即可。
对于竖向不规则结构的薄弱层的水平地震剪力，本规程第3.3.3条规定应乘以不小于1.15的增大系数，该层剪力放大后，仍需要满足本条规定，即该层的地震剪力系数不应小于规定数值的1.15倍。
扭转效应明显的结构，是指楼层两端弹性水平位移(或层间位移)的最大值与其平均值的比值大于1.2倍的结构。

5.4.6 本条引用现行国家标准《建筑抗震设计规范》GB 50011的规定。
采用该阻尼比后，地震影响系数均应按本规程第5.3.5条、第5.3.6条的规定计算。

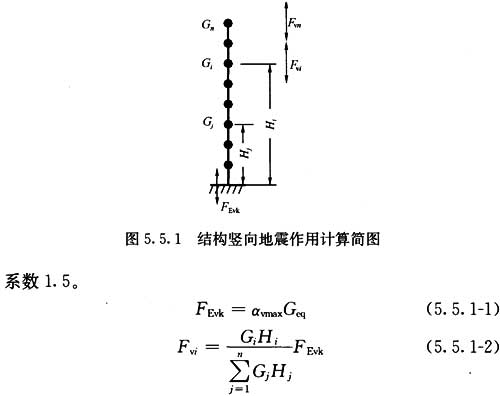

5.5.1 本条竖向地震作用的计算，是现行国家标准《建筑抗震设计规范》GB 50011所规定的，采用了简化的计算方法。

5.5.2 本条主要考虑目前高层民用建筑中较多采用大跨度和长悬挑结构，需要采用时程分析方法或反应谱方法进行竖向地震分析，给出了反应谱和时程分析计算时需要的数据。反应谱采用水平反应谱的65％，包括最大值和形状参数，但认为竖向反应谱的特征周期与水平反应谱相比，尤其在远离震中时，明显小于水平反应谱，故本条规定，现行特征周期均按第一组采用。对处于发震断裂10km以内的场地，其最大值可能接近水平反应谱，特征周期小于水平谱。

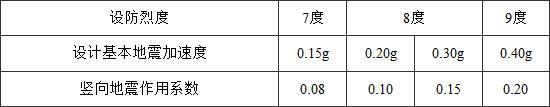

5.5.3 高层民用建筑中的大跨度、悬挑、转换、连体结构的竖向地震作用大小与其所处的位置以及支承结构的刚度都有一定关系，因此对于跨度较大，所处位置较高的情况，建议采用本规程第5.5.1条、第5.5.2条的规定进行竖向地震作用计算，并且计算结果不宜小于本条规定。
为了简化计算，跨度或悬挑长度不大于本规程第5.5.2条规定的大跨结构和悬挑结构，可直接按本条规定的地震作用系数乘以相应的重力荷载代表值作为竖向地震作用标准值。

6.1.1 多遇地震作用下的内力和变形分析是对结构地震反应、截面承载力验算和变形验算最基本的要求。按现行国家标准《建筑抗震设计规范》GB 50011的规定，建筑物当遭受不低于本地区抗震设防烈度的多遇地震影响时，主体结构不受损坏或不需修理可继续使用，与此相应，结构在多遇地震作用下的反应分析的方法，截面抗震验算，以及层间弹性位移的验算，都是以线弹性理论为基础。因此，本条规定，当建筑结构进行多遇地震作用下的内力和变形分析时，可假定结构与构件处于弹性工作状态。
现行国家标准《建筑抗震设计规范》GB 50011同样也规定：当建筑物遭受高于本地区抗震设防烈度的罕遇地震影响时，不致倒塌或者发生危及生命的严重破坏。高层民用建筑钢结构抗侧力系统相对复杂，有可能发生应力集中和变形集中，严重时会导致重大的破坏甚至倒塌的危险，因此，本条也提出了弹塑性变形采用弹塑性分析方法的要求。

6.1.2 一般情况下，可将楼盖视为平面内无限刚性，结构计算时取为刚性楼盖。根据楼板开洞等实际情况，确定结构计算时是否按弹性楼板计算。


6.1.3 钢筋混凝土楼板与钢梁连接可靠时，楼板可作为钢梁的翼缘，两者共同工作，计算钢梁截面的惯性矩时，可计入楼板的作用。大震时，楼板可能开裂，不计入楼板对钢梁刚度的增大作用。

6.1.5 大量工程实测周期表明：实际建筑物自振周期短于计算周期，为不使地震作用偏小，所以要考虑周期折减。对于高层民用建筑钢结构房屋非承重墙体宜采用填充轻质砌块，填充轻质墙板或外挂墙板。

6.1.7 本条用于控制重力P-△效应不超过20％，使结构的稳定具有适宜的安全储备。在水平力作用下，高层民用建筑钢结构的稳定应满足本条的规定，不应放松要求。如不满足本条的规定，应调整并增大结构的侧向刚度。
为了便于广大设计人员理解和应用，本条表达采用了行业标准《高层建筑混凝土结构技术规程》JGJ 3-2010第5.5.4条相同的形式。

6.2.1 高层民用建筑钢结构是复杂的三维空间受力体系，计算分析时应根据结构实际情况，选取能较准确地反映结构中各构件的实际受力状况的力学模型。目前国内商品化的结构分析软件所采用的力学模型主要有：空间杆系模型、空间杆-墙板元模型以及其他组合有限元模型。

6.2.4 在钢结构设计中，支撑内力一般按两端铰接的计算简图求得，其端部连接的刚度则通过支撑构件的计算长度加以考虑。有弯矩时也应考虑弯矩对支撑的影响。

6.2.5 本条式(6.2.5)参考J.Struct.Eng，No.12，ASCE，1990，Tsai K.C.& Povop E.P.，Seismic Panel Zone Design Effects on Elastic story Drift of Steel Frame一文的方法计算，它忽略了框架分析时节点域刚度的影响，计算结果偏于安全。已在美国NEHRP抗震设计手册(第二版)采用。

6.2.6 依据多道防线的概念设计，钢框架-支撑结构、钢框架-延性墙板结构体系中，支撑框架、带延性墙板的框架是第一道防线，在强烈地震中支撑和延性墙板先屈服，内力重分布使框架部分承担的地震剪力增大，二者之和大于弹性计算的总剪力。如果调整的结果框架部分承担的地震剪力不适当增大，则不是“双重抗侧力体系”，而是按刚度分配的结构体系。按美国IBC规范的要求，框架部分的剪力调整不小于结构总地震剪力的25％则可以认为是双重抗侧力体系了。


6.2.7 体型复杂、结构布置复杂以及特别不规则的高层民用建筑钢结构的受力情况复杂，采用至少两个不同力学模型的结构分析软件进行整体计算分析，可以相互比较和分析，以保证力学分析结果的可靠性。
在计算机软件广泛使用的条件下，除了要选择使用可靠的计算软件外，还应对计算结果从力学概念和工程经验等方面加以分析判断，确认其合理性和可靠性。

6.3.1 对高层民用建筑钢结构进行弹塑性计算分析，可以研究结构的薄弱部位，验证结构的抗震性能，是目前应用越来越多的一种方法。
在进行结构弹塑性计算分析时，应根据工程的重要性、破坏后的危害性及修复的难易程度，设定结构的抗震性能目标。可按本规程第3.8节的有关规定执行。
建立结构弹塑性计算模型时，应包括主要结构构件，并反映结构的质量、刚度和承载力的分布以及结构构件的弹塑性性能。
建议弹塑性分析要采用空间计算模型。

6.3.2 结构弹塑性分析主要的是薄弱层的弹塑性变形分析。本条规定了高层民用建筑钢结构构件主要弹塑性变形类型。

6.3.3、6.3.4 结构材料的性能指标(如弹性模量、强度取值等)以及本构关系，与预定的结构或构件的抗震性能有密切关系，应根据实际情况合理选用。如钢材一般选用材料的屈服强度。
结构弹塑性变形往往比弹性变形大很多，考虑结构几何非线性进行计算是必要的，结果的可靠性也会因此有所提高。
结构材料的本构关系直接影响弹塑性分析结果，选择时应特别注意。
弹塑性计算结果还与分析软件的计算模型以及结构阻尼选取、构件破损程度衡量、有限元的划分有关，存在较多的人为因素和经验因素。因此，弹塑性计算分析首先要了解分析软件的适应性，选用适合于所设计工程的软件，然后对计算结果的合理性进行分析判断。工程设计中有时会遇到计算结果出现不合理或怪异现象，需要结构工程师与软件编制人员共同研究解决。

6.3.5 采用静力弹塑性分析方法时，可用能力谱法或其他有效的方法确定罕遇地震时结构层间弹塑性位移角，可取两种水平力沿高度分布模式得到的层间弹塑性位移角的较大值作为罕遇地震作用下该结构的层间弹塑性位移角。

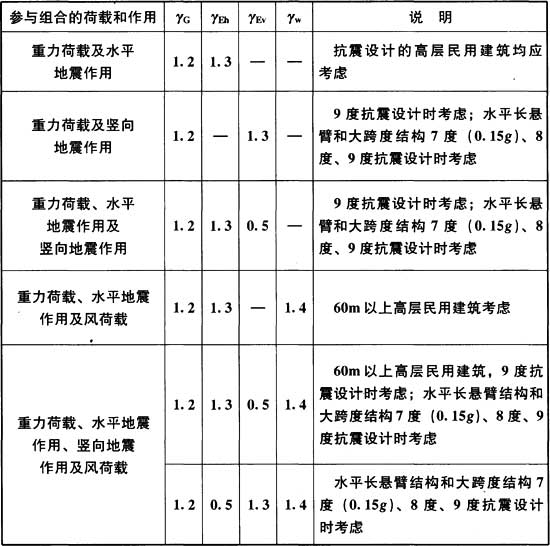

6.4.1～6.4.4 本节是高层民用建筑承载能力极限状态设计时作用组合效应的基本要求，主要根据现行国家标准《工程结构可靠性设计统一标准》GB 50153以及《建筑结构荷载规范》GB 50009、《建筑抗震设计规范》GB 50011的有关规定制订。①增加了考虑设计使用年限的可变荷载(楼面活荷载)调整系数；②仅规定了持久、短暂设计状况下以及地震设计状况下，作用基本组合时的作用效应设计值的计算公式，对偶然作用组合、标准组合不做强制性规定。有关结构侧向位移的规定见本规程第3.5.2条；③明确了本节规定不适用于作用和作用效应呈非线性关系的情况；④表6.4.4中增加了7度(0.15g)时，也要考虑水平地震、竖向地震作用同时参与组合的情况；⑤对水平长悬臂结构和大跨度结构，表6.4.4增加了竖向地震作用为主要可变作用的组合工况。
第6.4.1条和6.4.3条均适用于作用和作用效应呈线性关系的情况。如果结构上的作用和作用效应不能以线性关系表达，则作用组合的效应应符合现行国家标准《工程结构可靠性设计统一标准》GB 50153的规定。
持久设计状况和短暂设计状况作用基本组合的效应，当永久荷载效应起控制作用时，永久荷载分项系数取1.35，此时参与组合的可变作用(如楼面活荷载、风荷载等)应考虑相应的组合值系数；持久设计状况和短暂设计状况的作用基本组合的效应，当可变荷载效应起控制作用(永久荷载分项系数取1.2)的组合，如风荷载作为主要可变荷载、楼面活荷载作为次要可变荷载时，其组合值系数分别取1.0和0.7；对车库、档案库、储藏室、通风机房和电梯机房等楼面活荷载较大且相对固定的情况，其楼面活荷载组合系数应由0.7改为0.9；持久设计状况和短暂设计状况的作用基本组合的效应，当楼面活荷载作为主要可变荷载、风荷载作为次要可变荷载时，其组合值系数分别取1.0和0.6。
结构设计使用年限为100年时，本条式(6.4.1)中参与组合的风荷载效应应按现行国家标准《建筑结构荷载规范》GB 50009规定的100年重现期的风压值计算；当高层民用建筑对风荷载比较敏感时，风荷载效应计算尚应符合本规程第5.2.4条的规定。
地震设计状况作用基本组合的效应，当本规程有规定时，地震作用效应标准值应首先乘以相应的调整系数、增大系数，然后再进行效应组合。如薄弱层剪力增大、楼层最小地震剪力系数调整、转换构件地震内力放大、钢框架-支撑结构和钢框架-延性墙板结构有关地震剪力调整等。
7度(0.15g)和8、9度抗震设计的大跨度结构、长悬臂结构应考虑竖向地震作用的影响，如高层民用建筑的大跨度转换构件、连体结构的连接体等。
关于不同设计状况的定义以及作用的标准组合、偶然组合的有关规定，可参照现行国家标准《工程结构可靠性设计统一标准》GB 50153。

6.4.6 一般情况下，可不考虑风荷载与罕遇地震作用的组合效应。

7.1.1 高层民用建筑钢结构除在预估的罕遇地震作用下出现一系列塑性铰外，在多遇地震作用下应保证不损坏。现行国家标准《钢结构设计规范》GB 50017对一般梁都允许出现少量塑性，即在计算强度时引进大于1的截面塑性发展系数γx，但对直接承受动荷载的梁，取γx＝1。基于上述原因，抗震设计时的梁取γx＝1.0。
在竖向荷载作用下，梁的弯矩取节点弯矩；在水平荷载作用下，梁的弯矩取柱面弯矩。

7.1.2 支座处仅以腹板与柱(或主梁)相连的梁，由于梁端截面不能保证完全没有扭转，故在验算整体稳定时，φb应乘以0.85的降低系数。

7.1.3、7.1.4 梁的整体稳定性一般由刚性隔板或侧向支撑体系来保证，当有压型钢板现浇钢筋混凝土楼板或现浇钢筋混凝土楼板在梁的受压翼缘上并与其牢固连接，能阻止受压翼缘的侧向位移时，梁不会丧失整体稳定，不必计算其整体稳定性。在梁的受压翼缘上仅铺设压型钢板，当有充分依据时方可不计算梁的整体稳定性。
框架梁在预估的罕遇地震作用下，在可能出现塑性铰的截面(为梁端和集中力作用处)附近均应设置侧向支撑(隅撑)，由于地震作用方向变化，塑性铰弯矩的方向也变化，故要求梁的上下翼缘均应设支撑。如梁上翼缘整体稳定性有保证，可仅在下翼缘设支撑。

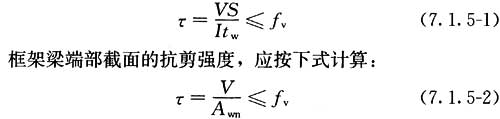

7.1.5 本条按现行国家标准《钢结构设计规范》GB 50017规定，补充了框架梁端部截面的抗剪强度计算公式。


7.1.6 托柱梁的地震作用产生的内力应乘以增大系数是考虑地震倾覆力矩对传力不连续部位的增值效应，以保证转换构件的设计安全度并具有良好的抗震性能。

7.2.1、7.2.2 轴心受压柱一般为两端铰接，不参与抵抗侧向力的柱。

7.3.1 框架柱的强度和稳定，依本规程第6章计算得到的内力，按现行国家标准《钢结构设计规范》GB 50017的有关规定和本节的各项规定计算。

7.3.2 框架柱的稳定计算应符合下列规定：
1 高层民用建筑钢结构，根据抗侧力构件在水平力作用下变形的形态，可分为剪切型(框架结构)、弯曲形(例如高跨比6以上的支撑架)和弯剪型；式(7.3.2-1)只适用于剪切型结构，弯剪型和弯曲型计算公式复杂，采用计算机分析更加方便。
2 现行国家标准《钢结构设计规范》GB 50017对二阶分析时的假想荷载引入钢材强度影响系数αy，对强度等级较高的钢材取较大值，若取αy等于，与《钢结构设计规范》GB 50017-2003规定给出的该系数值基本一致，仅稍大，可使假想水平力表达式简化。
二阶分析法叠加原理严格说来是不适用的，荷载必须先组合才能够进行分析，且工况较多。但考虑到实际工程的二阶效应不大，可近似采用叠加原理。这里规定了对二阶效应采用线性组合时，内力应乘以放大系数，其数值取自式(7.3.2-3)规定的重力荷载组合产生的二阶效应系数。对侧移对应的弯矩进行反施，这个放大系数也应施加于侧移对应的支撑架柱子的轴力上。

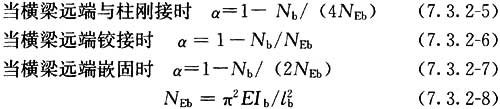

3 式(7.3.2-4)的计算长度系数是对框架稳定理论的有侧移失稳的七杆模型的解的拟合，最大误差约1.5％。
当一个结构中存在只承受竖向荷载，不参与抵抗水平力的柱子时，其余柱子的计算长度系数就应按照式(7.3.2-9)放大。这个放大，不仅包括框架柱，也适用于构成支撑架一部分的柱子的计算长度系数。
4 框架-支撑(含延性墙板)结构体系，存在两种相互作用，第1种是线性的，在内力分析的层面上得到自动的考虑，第2种是稳定性方面的，例如一个没有承受水平力的结构，其中框架部分发生失稳，必然带动支撑架一起失稳，或者在当支撑架足够刚强时，框架首先发生无侧移失稳。
水平力使支撑受拉屈服，则它不再有刚度为框架提供稳定性方面的支持，此时框架柱的稳定性，按无支撑框架考虑。
但是，如果希望支撑架对框架提供稳定性支持，则对支撑架的要求就是两个方面的叠加：既要承担水平力，还要承担对框架柱提供支撑，使框架柱的承载力从有侧移失稳的承载力增加到无侧移失稳的承载力。
研究表明，这两种要求是叠加的，用公式表达是








式中：Qi——第i层承受的总水平力(kN)；
Qiy——第i层支撑能够承受的总水平力(kN)；
Si——支撑架在第i层的层抗侧刚度(kN／mm)；
Sith——为使框架柱从有侧移失稳转化为无侧移失稳所需要的支撑架的最小刚度(kN／mm)；
Njb——框架柱按照无侧移失稳的计算长度系数决定的压杆承载力(kN)；
Nju——框架柱按照有侧移失稳的计算长度系数决定的压杆承载力(kN)；
hi——所计算楼层的层高(mm)；
m——本层的柱子数量，含摇摆柱。
《钢结构设计规范》GB 50017-2003采用了表达式Sb≥3(1.2∑Nbi—∑N0i)，其中，侧移刚度Sb是产生单位侧移倾角的水平力。当改用单位位移的水平力表示时，应除以所计算楼层高度hi，因此采用(2)式。
为了方便应用，式(2)进行如下简化：










对弯曲型支撑架，也有类似于式(1)的公式，因此式(7.3.2-10)适用于任何的支撑架。但是对应弯曲型支撑架，从底部到顶部应采用统一的二阶效应系数，除非结构立面分段(缩进)，可以取各段的最大的二阶效应系数。
应力比不满足式(7.3.2-10)，但是离1.0还有距离，则支撑架对框架仍有一定的支撑作用，此时框架柱的计算长度系数，可以参考有关稳定理论著作计算。
满足式(7.3.2-10)的情况下，框架柱可以按无侧移失稳的模式决定计算长度系数。
5 式(7.3.2-11)早在20世纪40年代即已提出，与稳定理论的七杆模型的精确结果比较，最大误差仅1％。

7.3.3 可不验算强柱弱梁的条件之第1款第3)项，系根据陈绍蕃教授的建议进行更正；是将小震地震力加倍得出的内力设计值，而非01抗规就是2倍地震力产生的轴力。参考美国规定增加了梁端塑性铰外移的强柱弱梁验算公式。骨式连接的塑性铰至柱面的距离，参考FEMA350的规定采用；梁端加强型连接可取加强板的长度加四分之一梁高。强柱系数建议以7度(0.10g)作为低烈度区分界，大致相当于AISC的C级，按AISC抗震规程，等级B、C是低烈度区，可不执行该标准规定的抗震构造措施。强柱系数实际上已包含系数1.15，参见本规程第8.1.5条式(8.1.5-2)。

7.3.4 一般框筒结构柱不需要满足强柱弱梁的要求，所以对于框筒结构柱要求符合本条轴压比要求，参考日本做法而提出的。轴压比系数的规定按下式计算得到：

与结构的延性设计综合考虑，本条偏于安全的规定系数β：一、二、三级时取0.75，四级时取0.80。

7.3.5 柱与梁连接的节点域，应按本条规定验算其抗剪承载力。








式中Vc1和Vc2分别为上下柱传来的剪力，节点域高度和宽度hc1和hc2分别取梁翼缘中心间距离。
在工程设计中为了简化计算通常略去式中第二项，计算表明，这样使所得剪应力偏高20％～30％，所以将式(7.3.5)右侧抗剪强度设计值提高三分之一来代替。试验表明，节点域的实际抗剪屈服强度因边缘构件的存在而有较大提高。

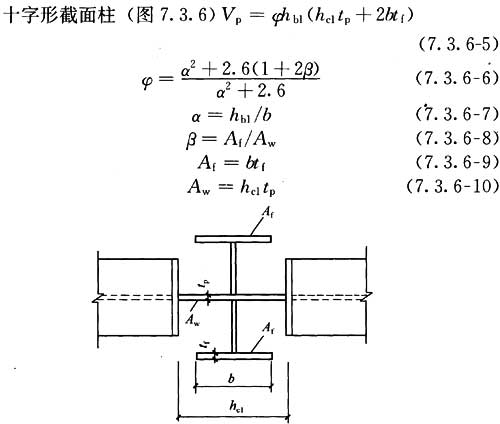

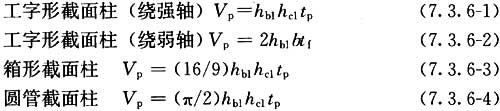

7.3.6 本次修订补充了圆管柱和十字形截面柱节点域有效体积Vp的计算公式。对于边长不等的矩形箱形柱，其有效节点域体积可参阅有关文献。

7.3.7 日本规定节点板域尺寸自梁柱翼缘中心线算起，AISC的节点域稳定公式规定自翼缘内侧算起，为了统一起见，拟取自翼缘中心线算起。美国节点板域稳定公式为高度和宽度之和除以90，历次修订此式未变；我国同济大学和哈工大做过试验，结果都是1／70，考虑到试件板厚有一定限制，过去对高层用1／90，对多层用1／70。板的初始缺陷对平面内稳定影响较大，特别是板厚有限制时，一次试验也难以得出可靠结果。考虑到该式一般不控制，这次修订统一采用1／90。

7.3.8 对于抗震设计的高层民用建筑钢结构，节点域应按本条规定验算在预估的罕遇地震作用下的屈服承载力。在抗震设计的结构中，若节点域太厚，将使其不能吸收地震能量。若太薄，又使钢框架的水平位移过大。根据日本的研究，使节点域的屈服承载力为框架梁屈服承载力的(0.7～1.0)倍是适合的。但考虑到日本第一阶段相当于我国8度，结合我国实际，为避免由此引起节点域过厚导致多用钢材，本次修订保留了折减系数ψ，只是将98规程的折减系数适当提高，同时将按设防烈度划分改为按抗震等级划分，故三、四级时ψ取0.75，一、二级时ψ取0.85。

7.3.9 框架柱的长细比关系到钢结构的整体稳定。研究表明，钢结构高度加大时，轴力加大，竖向地震对框架柱的影响很大。本条规定比现行国家标准《建筑抗震设计规范》GB 50011的规定严格。

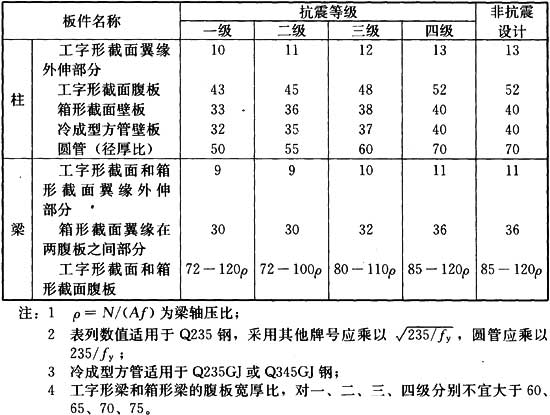

7.4.1 本条所列限值是参考了ANSI／AISC341-10对主要抗侧力体系的受压板件宽厚比限值以及日本2004年提出的规定拟定的。
钢框架梁板件宽厚比应随截面塑性变形发展的程度而满足不同要求。形成塑性铰后需要实现较大转动者，要求最严格。所以按不同的抗震等级划分了不同的要求。梁腹板宽厚比还要考虑轴压力的影响。
按照强柱弱梁的要求，钢框架柱一般不会出现塑性铰，但是考虑材料性能变异，截面尺寸偏差以及一般未计及的竖向地震作用等因素，柱在某些情况下也可能出现塑性铰。因此，柱的板件宽厚比也应考虑按塑性发展来加以限制，不过不需要像梁那样严格。所以本条也按照不同的抗震等级划分了不同的要求。

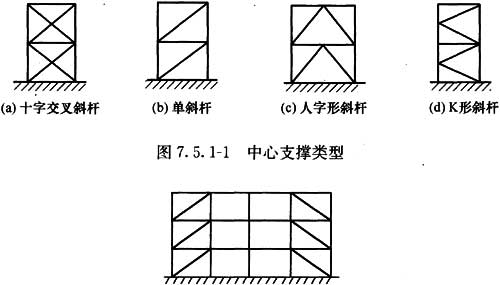

7.5.1 本条是高层民用建筑钢结构中的中心支撑布置的原则规定。
K形支撑体系在地震作用下，可能因受压斜杆屈曲或受拉斜杆屈服，引起较大的侧向变形，使柱发生屈曲甚至造成倒塌，故不应在抗震结构中采用。

7.5.2 国内外的研究均表明，支撑杆件的低周疲劳寿命与其长细比成正相关，而与其板件的宽厚比成负相关。为了防止支撑过早断裂，适当放松对按压杆设计的支撑杆件长细比的控制是合理的。欧洲EC8对相当于Q235钢制成的支撑长细比的限值为190左右；美国ANSI／AISC341-10规定：对普通中心支撑框架(OCBF)相当于Q235钢支撑长细比的限值为120，而对于延性中心支撑框架(SCBF)，不管何钢种的支撑长细比限值均为200。考虑到本规程没有“普通”和“延性”之分，因此作出了“杆件的长细比不应大于120……”的规定。

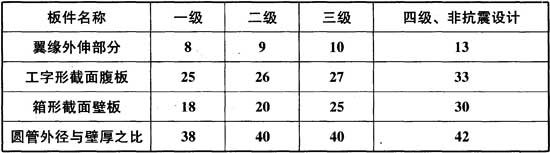

7.5.3 在罕遇地震作用下，支撑杆件要经受较大的弹塑性拉压变形，为了防止过早地在塑性状态下发生板件的局部屈曲，引起低周疲劳破坏，国内外的有关研究表明，板件宽厚比取得比塑性设计要求更小一些，对支撑抗震有利。哈尔滨工业大学试验研究也证明了这种看法。
本条关于板件宽厚比的限值是根据我国研究并参考国外相关规范拟定的。
还有试验表明，双角钢组合T形截面支撑斜杆绕截面对称轴失稳时，会因弯扭屈曲和单肢屈曲而使滞回性能下降，故不宜用于一、二、三级抗震等级的斜杆。

7.5.5 在预估的罕遇地震作用下斜杆反复受拉压，且屈曲后变形增长很大，转为受拉时变形不能完全拉直，这就造成再次受压时承载力降低，即出现退化现象，长细比越大，退化现象越严重，这种现象需要在计算支撑斜杆时予以考虑。式(7.5.5-1)是由国外规范公式加以改写得出的，计算时仍以多遇地震作用为准。

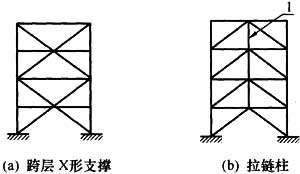

7.5.6 国内外的试验和分析研究均表明，在罕遇地震作用下，人字形和V形支撑框架中的成对支撑会交替经历受拉屈服和受压屈曲的循环作用，反复的整体屈曲，使支撑杆的受压承载力降低到初始稳定临界力的30％左右，而相邻的支撑受拉仍能接近屈服承载力，在横梁中产生不平衡的竖向分力和水平力的作用，梁应按压弯构件设计。显然支撑截面越大，该不平衡力也越大，将使梁截面增大很多，因此取消了98规程中关于该形支撑的设计内力应乘以增大系数1.5的规定，并引入了跨层X形支撑和拉链柱的概念，以便进一步减少支撑跨梁的用钢量。
顶层和出屋面房间的梁可不执行此条。

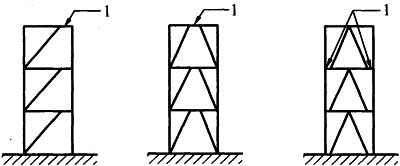

7.6.1 偏心支撑框架的每根支撑，至少应有一端交在梁上，而不是交在梁与柱的交点或相对方向的另一支撑节点上。这样，在支撑与柱之间或支撑与支撑之间，有一段梁，称为消能梁段。消能梁段是偏心支撑框架的“保险丝”，在大震作用下通过消能梁段的非弹性变形耗能，而支撑不屈曲。因此，每根支撑至少一端必须与消能梁段连接。

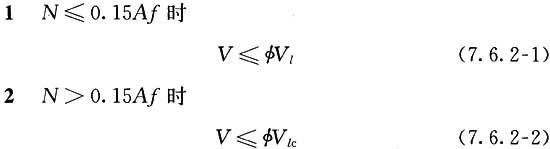

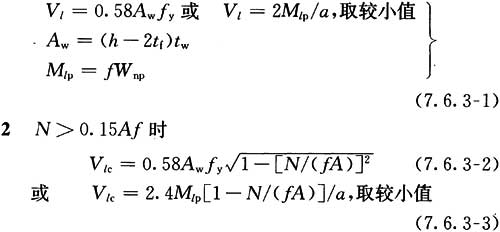

7.6.2、7.6.3 当消能梁段的轴力设计值不超过0.15Af时，按AISC规定，忽略轴力影响，消能梁段的受剪承载力取腹板屈服时的剪力和消能梁段两端形成塑性铰时的剪力两者的较小值。本规程根据我国钢结构设计规范关于钢材拉、压、弯强度设计值与屈服强度的关系，取承载力抗震调整系数为1.0，计算结果与AISC相当。当轴力设计值超过0.15Af时，则降低梁段的受剪承载力，以保证消能梁段具有稳定的滞回性能。

7.6.5 偏心支撑框架的设计意图是提供消能梁段，当地震作用足够大时，消能梁段屈服，而支撑不屈曲。能否实现这一意图，取决于支撑的承载力。据此，根据抗震等级对支撑的轴压力设计值进行调整，保证消能梁段能进入非弹性变形而支撑不屈曲。
强柱弱梁的设计原则同样适用于偏心支撑框架。考虑到梁钢材的屈服强度可能会提高，为了使塑性铰出现在梁而不是柱中，可将柱的设计内力适当提高。但本条文的要求并不保证底层柱脚不出现塑性铰，当水平位移足够大时，作为固定端的底层柱脚有可能屈服。
为了使塑性铰出现在消能梁段而不是同一跨的框架梁，也应该将同一跨的框架梁的设计弯矩适当提高。

7.7.1 在框架-支撑组成的筒中筒结构或框架-核心筒结构的加强层设置伸臂桁架及(或)腰桁架可以提高结构的侧向刚度，据统计对于200m～300m高度的结构，设置伸臂桁架后刚度可提高15％左右，设置腰桁架可提高5％左右，设计中为提高侧向刚度主要设置伸臂桁架。
由于伸臂桁架形成的加强层造成结构竖向刚度不均匀，使墙、柱形成薄弱层，因此对于抗震设计的结构为提高侧向刚度，优先采用其他措施，尽可能不设置或少设置伸臂桁架。同时由于这个原因提出9度抗震设防区不宜采用伸臂桁架。
抗震设计中设置加强层时，需控制每道伸臂桁架刚度不宜过大，需要时可设多道加强层。
非抗震设计的结构，可采用刚性伸臂桁架。

7.7.2 由于设置伸臂桁架在同层及上下层的核心筒与柱的剪力、弯矩都增大，构件截面设计及构造上需加强。
在高烈度设防区，当在较高的或者特别不规则的高层民用建筑中设置加强层时，宜采取进一步的性能设计要求和措施。在设防地震或预估的罕遇地震作用下，对伸臂桁架及相邻上下各一层的竖向构件提出抗震性能的更高要求，但伸臂桁架腹杆性能要求宜低于弦杆。
由于伸臂桁架上下弦同时承受轴力、弯矩、剪力，与一般楼层梁受力状态不同，在计算模型中应按弹性楼板假定计算上下弦的轴力。

8.1.1 钢框架的连接主要包括：梁与柱的连接、支撑与框架的连接、柱脚的连接以及构件拼接。连接的高强度螺栓数和焊缝长度(截面)宜在构件选择截面时预估。

8.1.2 钢框架梁柱连接设计的基本要求，与梁柱连接的新计算方法有关，详见计算方法规定。98规程提到的悬臂段式梁柱连接，根据日本2007年JASS 6的说明，此种连接形式的钢材和螺栓用量均偏高，影响工程造价，且运输和堆放不便；更重要的是梁端焊接影响抗震性能，1995年阪神地震表明悬臂梁段式连接的梁端破坏率为梁腹板螺栓连接时的3倍，虽然其梁端内力传递性能较好和现场施工作业较方便，但综合考虑不宜作为主要连接形式之一推广采用。1994年北岭地震和1995年阪神地震后，美日均规定梁端采用截面减弱型或加强型连接，目的是将塑性铰由柱面外移以减小梁柱连接的破坏，根据现行国家标准《建筑抗震设计规范》GB 50011的规定，对一、二级的高层民用建筑钢结构宜采用类似的加强措施。

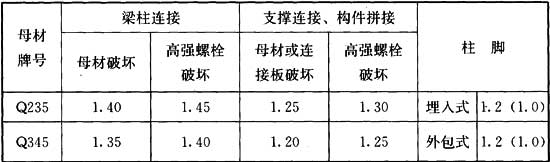

8.1.3 钢结构连接系数修订，系参考日本建筑学会《钢结构连接设计指南》2006的规定拟定的，见表3。
表 3








注：1 高强度螺栓的极限承载力计算时按承压型连接考虑；
2 柱脚连接系数用于H形柱，对箱形柱和圆管柱取1.0。
该标准说明，钢柱脚的极限受弯承载力与柱的全塑性受弯承载力之比有下列关系：H形柱埋深达2倍柱宽时该比值可达1.2；箱形柱埋深达2倍柱宽时该比值可达0.8～1.2；圆管柱埋深达3倍外径时该比值可能达到1.0。因此，对箱形柱和圆管柱柱脚的连接系数取1.0，且圆管柱的埋深不应小于柱外径的3倍。
表3中的连接系数包括了超强系数和应变硬化系数。按日本规定，SS是碳素结构钢，SM是焊接结构钢，SN是抗震结构钢，其性能等级是逐步提高的；连接系数随钢种的提高而递减，也随钢材的强度等级递增而递减，是以钢材超强系数统计数据为依据的，而应变硬化系数各国普遍采用1.1。该文献说明，梁柱连接的塑性要求最高，连接系数也最高，而支撑连接和构件拼接的塑性变形相对较小，故连接系数可取较低值。高强螺栓连接受滑移的影响，且螺栓的强屈比低于相应母材的强屈比，影响了承载力。美国和欧洲规范中都没有这样详细的划分和规定。我国目前对建筑钢材的超强系数还没有作过统计。

8.1.4 梁与柱刚性连接的梁端全熔透对接焊缝，属于关键性焊缝，对于通常处于封闭式房屋中温度保持在10℃或稍高的结构，其焊缝金属应具有—20℃时27J的夏比冲击韧性。

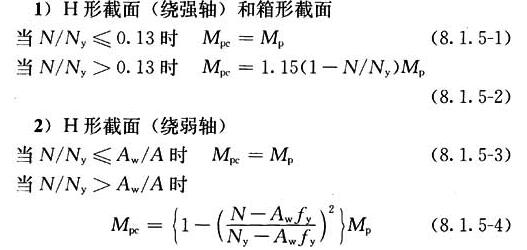

8.1.5 构件受轴力时的全塑性受弯承载力，对工形截面和箱形截面沿用了98规程的规定；对圆管截面参考日本建筑学会《钢结构连接设计指南》2001／2006的规定列入。

8.2.1 梁截面通常由弯矩控制，故梁的极限受剪承载力取与极限受弯承载力对应的剪力加竖向荷载产生的剪力。

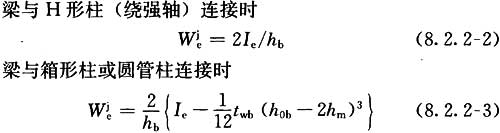

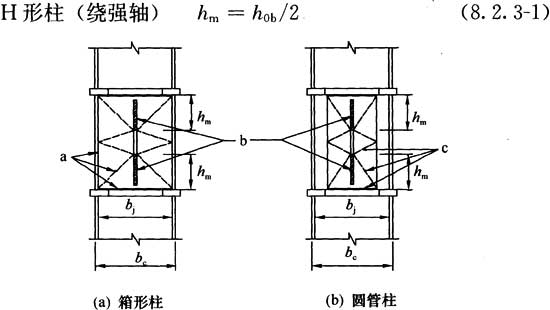

8.2.2、8.2.3 本条给出了新计算方法的梁柱连接弹性设计表达式。其中箱形柱壁板和圆管柱管壁平面外的有效高度也适用于连接的极限受弯承载力计算。
01抗规规定：当梁翼缘的塑性截面模量与梁全截面的塑性截面模量之比小于70％时，梁腹板与柱的连接螺栓不得少于二列；当计算仅需一列时，仍应布置二列，且此时螺栓总数不得少于计算值的1.5倍。该法不能对腹板螺栓数进行定量计算，并导致螺栓用量增多。但01抗规规定的方法仍可采用。

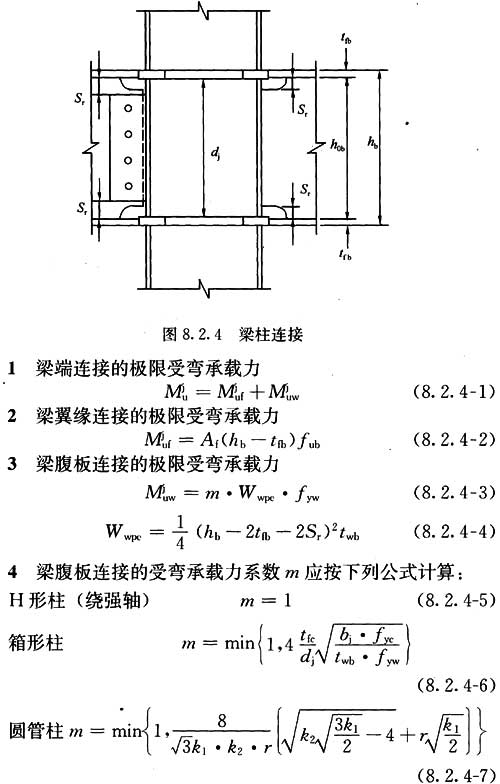

8.2.4 本条提出的梁柱连接极限承载力的设计计算方法，适用于抗震设计的所有等级，包括可不做结构抗震计算但仍需满足构造要求的低烈度区抗震结构。
钢框架梁柱连接，弯矩除由翼缘承受外，还可由腹板承受，但由于箱形柱壁板出现平面外变形，过去无法对腹板受弯提出对应的计算公式，采用弯矩由翼缘承受的方法，当弯矩超出翼缘抗弯能力时，只能采用加强腹板连接螺栓或采用螺栓连接和焊缝并用等构造措施，做到使其在大震下不坏。日本建筑学会于1998年在《钢结构极限状态设计规范》中提出，梁端弯矩可由翼缘和腹板连接的一部分承受的概念，于2001提出完整的设计方法，2006年又将其扩大到圆管柱。
新方法的特点可概括如下：①利用横隔板(加劲肋)对腹板的嵌固作用，发挥了壁板边缘区的抗弯潜能，解决了箱形柱和圆管柱壁板不能承受面外弯矩的问题；②腹板承受弯矩区和承受剪力区的划分思路合理，解决了腹板连接长期无法定量计算的难题；③梁与工形柱(绕强轴)的连接，以前虽可用内力合成方法解决，但计算繁琐，新方法使计算简化，并显著减少螺栓用量，经济效果显著，值得推广。
本条中的梁腹板连接的极限受弯承载力Mjuw也可由下式直接计算：

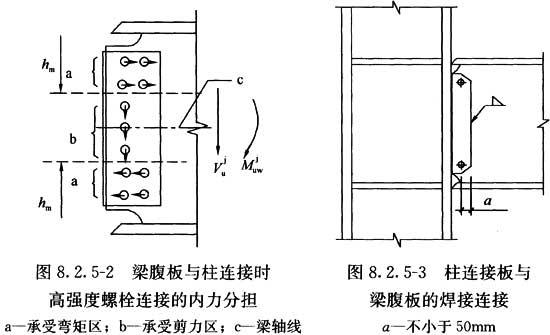

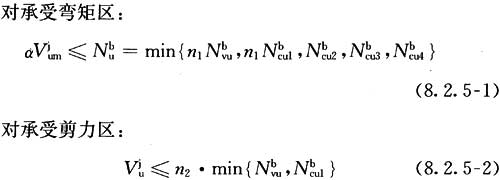

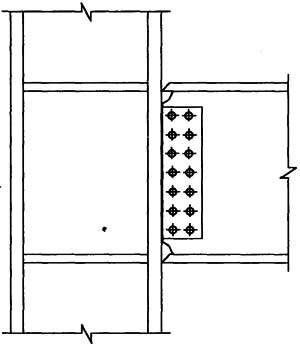

8.2.5 因Nbcu2～Nbcu4在破断面积计算时已计入螺栓数，而Nbvu和Nbcu1为单螺栓的承载力，故仅对单螺栓承载力乘以有关的螺栓数即可。

8.3.1 采用电渣焊时箱形柱壁板最小厚度取16mm是经专家论证的，更薄时将难以保证焊件质量。当箱形柱壁板小于该值时，可改用H形柱、冷成型柱或其他形式柱截面。

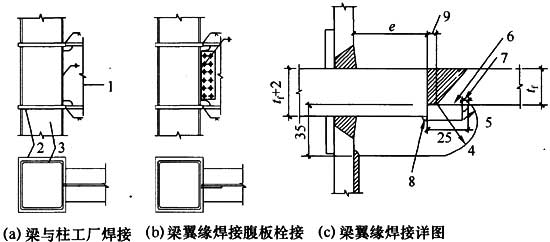

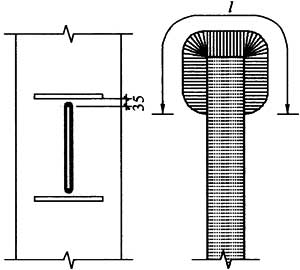

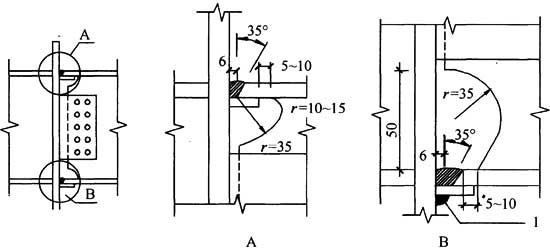

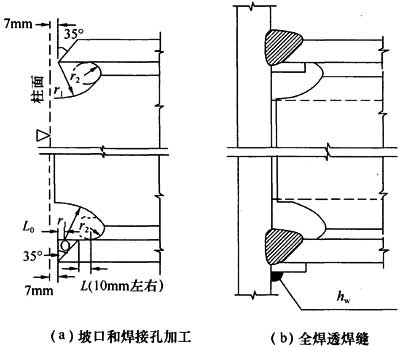

8.3.3 过焊孔是为梁翼缘的全熔透焊缝衬板通过设置的，美国标准称为通过孔，日本标准称为扇形切角，本规程按现行国家标准《钢结构焊接规范》GB 50661称为过焊孔。01抗规采用了常规型，并列入2010版。其上端孔高35mm，与翼缘相接处圆弧半径改为10mm，以便减小该处应力集中；下端孔高50mm，便于施焊时将火口位置错开，以避免腹板处成为震害源点。改进型与梁翼缘焊缝改用气体保护焊有关，上端孔型与常规型相同，下端孔高改为与上端孔相同，唯翼缘板厚大于22mm时下端孔的圆弧部分需适当放宽以利操作，并规定腹板焊缝端部应围焊，以减少该处震害。下孔高度减小使腹板焊缝有效长度增大15mm，对受力有利。鉴于国内长期采用常规型，目前拟推荐优先采用改进型，并对翼缘焊缝采用气体保护焊。此时，下端过焊孔衬板与柱翼缘接触的一侧下边缘，应采用5mm角焊缝封闭，防止地震时引发裂缝。
美国ANSI／AISC341-10规定采用FEMA350提出的孔型(图2)，其特点是上下对称，在梁轴线方向孔较长，可适应较大






图2 AISC推荐孔型
①坡口角度符合有关规定；②翼缘厚度或12mm，取小者；③(1～0.75)倍翼缘厚度；④最小半径19mm；⑤3倍翼缘厚度(±12mm)；⑥表面平整，圆弧开口不大于25°转角，应力集中普遍较小。我国对此种梁端连接形式尚缺少试验验证，采用时应进行试验。
ANSI／AISC341-10规定了四条关键性焊缝，即：梁翼缘与框架柱连接，梁腹板与框架柱连接，梁腹板与柱连接板连接和框架柱的拼接。按本规定，一、二级时对梁翼缘与柱连接焊缝应满足规定的冲击韧性要求，对其余焊缝采取构造措施加强。

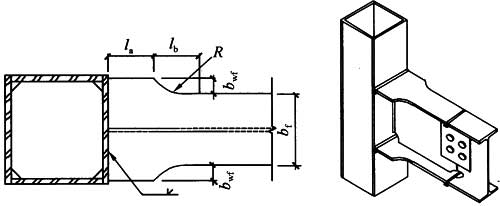

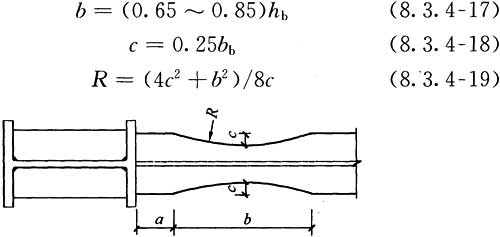

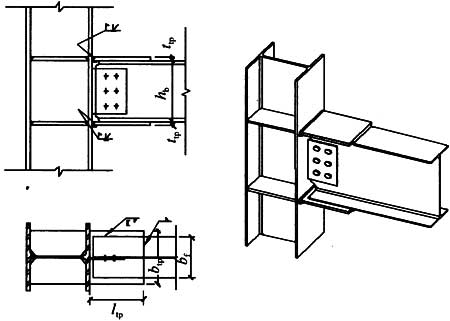

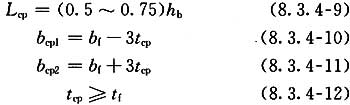

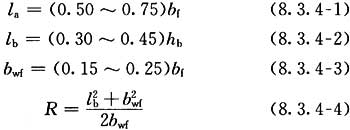

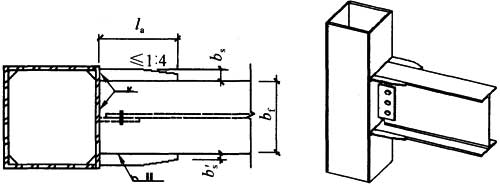

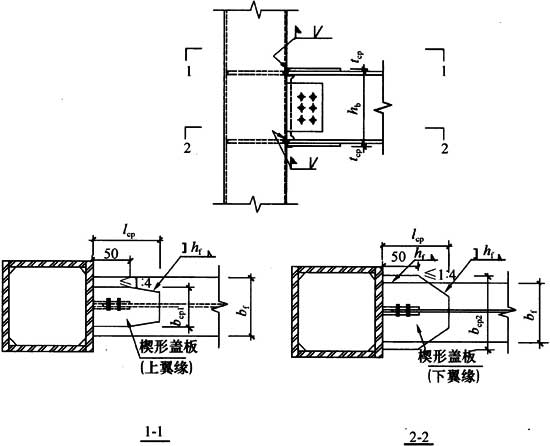

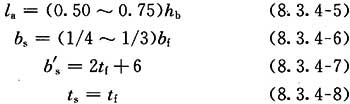

8.3.4 本条推荐在一、二级时采用的梁柱刚性连接节点，形式有：梁翼缘扩翼式、梁翼缘局部加宽式、梁翼缘盖板式、梁翼缘板式、梁骨式连接。
梁翼缘加强型节点塑性铰外移的设计原理如图3所示。通过在梁上下翼缘局部焊接钢板或加大截面，达到提高节点延性，在罕遇地震作用下获得在远离梁柱节点处梁截面塑性发展的设计目标。






图 3
1-翼缘板(盖板)抗弯承载力；2-侧板(扩翼式)抗弯承载力；3-钢梁抗弯承载力；4-外荷载产生弯矩；a-加强板；b-塑性铰

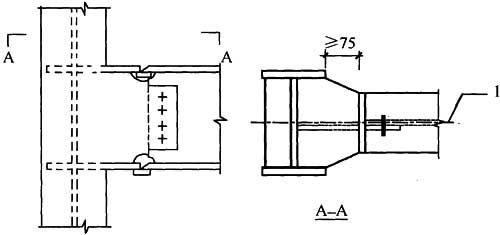

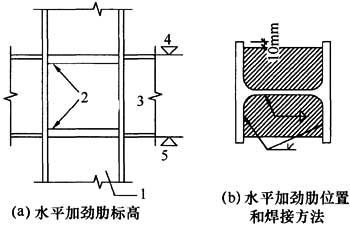

8.3.6 加劲肋承受梁翼缘传来的集中力，与梁翼缘轴线对齐施工时难以保证，参考日本做法改为将外边缘对齐。其厚度应比梁翼缘厚2mm，是考虑板厚存在的公差，且连接存在偏心。加劲肋应采用与梁翼缘同等强度的钢材制作，不得用较低强度等级的钢材，以保证必要的承载力。

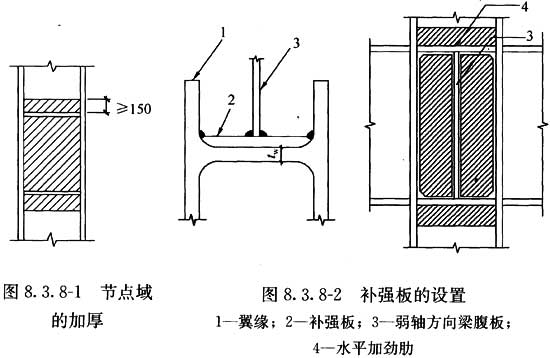

8.3.8 对焊接组合柱，宜加厚节点板，将柱腹板在节点域范围更换为较厚板件。加厚板件应伸出柱横向加劲肋之外各150mm，并采用对接焊缝与柱腹板相连。
轧制H形柱贴焊补强板时，其上、下边缘可不伸过柱横向加劲肋或伸过柱横向加劲肋之外各150mm。当不伸过横向加劲肋时，横向加劲肋应与柱腹板焊接，补强板与横向加劲肋之间的角焊缝应能传递补强板所分担的剪力，且厚度不小于5mm。当补强板伸过柱横向加劲肋时，横向加劲肋仅与补强板焊接，此焊缝应能将加劲肋传来的力传递给补强板，补强板的厚度及其焊缝应按传递该力的要求设计。补强板侧边可采用角焊缝与柱翼缘相连，其板面尚应采用塞焊与柱腹板连成整体。塞焊点之间的距离，不应大于相连板件中较薄板件厚度的21 倍。

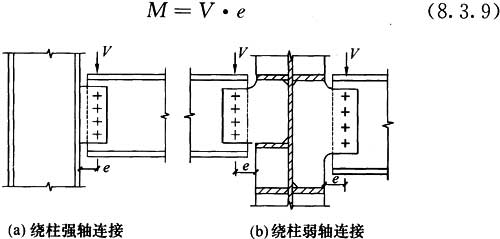

8.3.9 日本《钢结构标准连接——H形钢篇》SCSS-H97规定：“楼盖次梁与主梁用高强度螺栓连接，采取了考虑偏心影响的设计方法，次梁端部的连接除传递剪力外，还应传递偏心弯矩。但是，当采用现浇钢筋混凝土楼板将主梁与次梁连成一体时，偏心弯矩将由混凝土楼板承担，次梁端部的连接计算可忽略偏心弯矩的作用”。参考此规定，凡符合上述条件者，楼盖次梁与钢梁的连接在计算时可以忽略螺栓连接引起的偏心弯矩的影响，此时楼板厚度应符合设计标准的要求(采用组合板时，压型钢板顶面以上的混凝土厚度不应小于80mm)。

8.4.1 当高层民用建筑钢结构底部有钢骨混凝土结构层时，H形截面钢柱延伸至钢骨混凝土中仍为H形截面，而箱形柱延伸至钢骨混凝土中，应改用十字形截面，以便于与混凝土结合成整体。
框架柱拼接处距楼面的高度，考虑了安装时操作方便，也考虑位于弯矩较小处。操作不便将影响焊接质量，不宜设在低于本条第2款规定的位置。柱拼接属于重要焊缝，抗震设计时应采用一级全熔透焊缝。

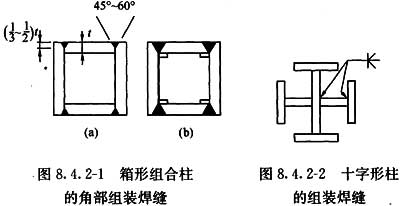

8.4.2 箱形柱的组装焊缝通常采用V形坡口部分熔透焊缝，其有效熔深不宜小于板厚的1／3，对抗震设计的结构不宜小于板厚的1／2。
柱在主梁上下各600mm范围内，应采用全熔透焊缝，是考虑该范围柱段在预估的罕遇地震作用时将进入塑性区。600mm是日本在工程设计中通常采用的数值，当柱截面较小时也有采用500mm的。

8.4.3 箱形柱的耳板宜仅设置在一个方向，对工地施焊比较方便。

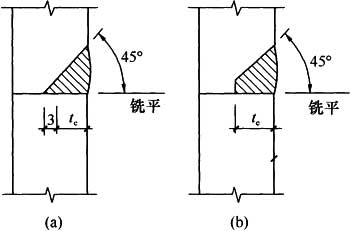

8.4.4 美国AISC规范规定，当柱支承在承压板上或在拼接处端部铣平承压时，应有足够螺栓或焊缝使所有部件均可靠就位，接头应能承受由规定的侧向力和75％的计算永久荷载所产生的任何拉力。日本规范规定，在不产生拉力的情况下，端部紧密接触可传递25％的压力和25％的弯矩。我国现行国家标准《钢结构设计规范》GB 50017规定，轴心受压柱或压弯柱的端部为铣平端时，柱身的最大压力由铣平端传递，其连接焊缝，铆钉或螺栓应按最大压力的15％计算。考虑到高层民用建筑的重要性，本条规定，上下柱接触面可直接传递压力和弯矩各25％。

8.4.5 当按内力设计柱的拼接时，可按本条规定设计。但在抗震设计的结构中，应按本规程第8.4.1条的规定，柱的拼接采用坡口全熔透焊缝和柱身等强，不必做相应计算。

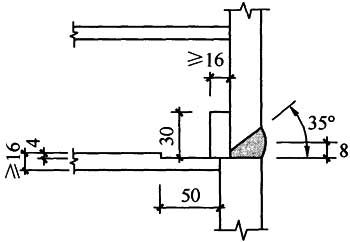

8.4.6 图8.4.6所示箱形柱的工地接头，是日本高层民用建筑钢结构中采用的典型构造方式，在我国已建成的高层民用建筑钢结构中也被广泛采用。下柱横隔板应与柱壁板焊接一定深度，使周边铣平后不致将焊根露出。

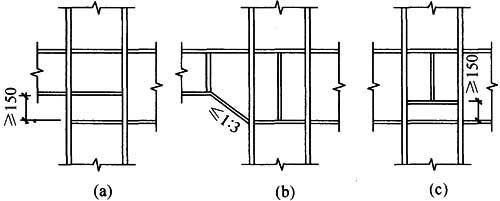

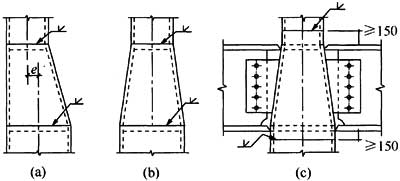

8.4.7 当柱需要改变截面时，宜将变截面段设于梁接头部位，使柱在层间保持等截面，变截面端的坡度不宜过大。为避免焊缝重叠，柱变截面上下接头的标高，应离开梁翼缘连接焊缝至少150mm。

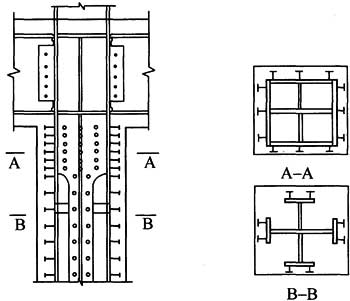

8.4.8 伸入长度参考日本规定采用。十字形截面柱的接头，在抗震设计的结构中应采用焊接。十字形柱与箱形柱连接处的过渡段，位于主梁之下，紧靠主梁。伸入箱形柱内的十字形柱腹板，通过专用工具来焊接。
在钢结构向钢骨混凝土结构过渡的楼层，为了保证传力平稳和提高结构的整体性，栓钉是不可缺少的。

8.5.1 本条所规定的连接形式中，第1种形式应用最多。

8.5.2 高强度螺栓拼接在弹性阶段的抗弯计算，腹板的弯矩传递系数需乘以降低系数，是因为梁弯矩是在翼缘和腹板的拼接板间按其截面惯性矩所占比例进行分配的，由于梁翼缘的拼接板长度大于腹板拼接板长度，在其附近的梁腹板弯矩，有向刚度较大的翼缘侧传递的倾向，其结果使腹板拼接部分承受的弯矩减小。日本《钢结构连接设计指南》(2001／2006)根据试验结果对腹板拼接所受弯矩考虑了折减系数0.4，本条参考采用。

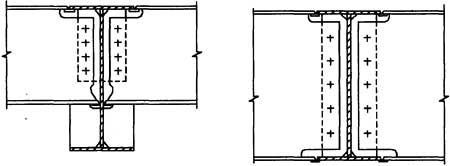

8.5.4 次梁与主梁的连接，一般为次梁简支于主梁，次梁腹板通过高强度螺栓与主梁连接。次梁与主梁的刚性连接用于梁的跨度较大，要求减小梁的挠度时。图8.5.4为次梁与主梁刚性连接的构造举例。

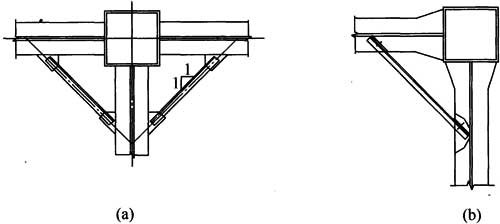

8.5.5 朱聘儒等学者对负弯矩区段组合梁钢部件的稳定性作了计算分析，指出负弯矩区段内的梁部件名义上虽是压弯构件，由于其截面轴压比较小，稳定问题不突出。

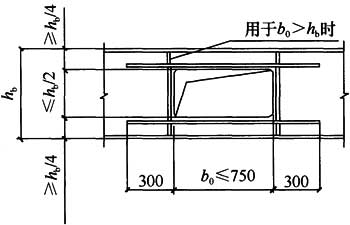

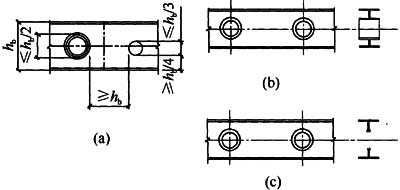

8.5.6 本条提出的梁腹板开洞时孔口及其位置的尺寸规定，主要参考美国钢结构标准节点构造大样。
用套管补强有孔梁的承载力时，可根据以下三点考虑：
1)可分别验算受弯和受剪时的承载力；
2)弯矩仅由翼缘承受；
3)剪力由套管和梁腹板共同承担，即

式中：Vs——套管的抗剪承载力(kN)；
Vw——梁腹板的抗剪承载力(kN)。
补强管的长度一般等于梁翼缘宽度或稍短，管壁厚度宜比梁腹板厚度大一些。角焊缝的焊脚长度可以取0.7tw，tw为梁腹板厚度。

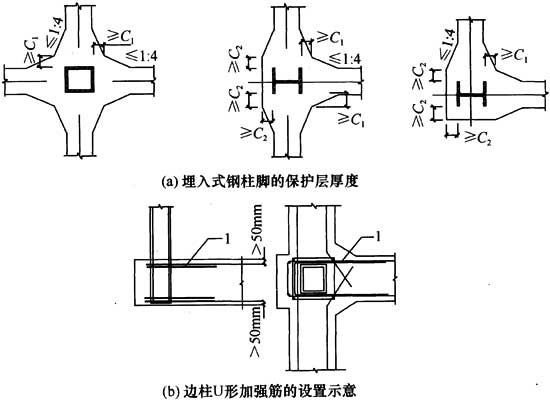

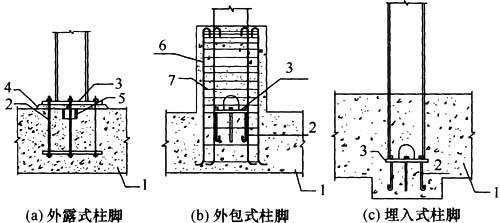

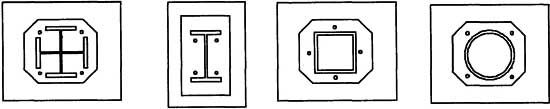

8.6.1 据日本的研究，埋入式柱脚管壁局部变形引起的应力集中，使角部应力最大，而冷成型钢管柱角部因冷加工使钢材变脆。在埋入部分的上端，应采用内隔板、外隔板、内填混凝土或外侧设置栓钉等措施，对箱形柱壁板进行加强。当采用外隔板时，外伸部分的长度应不小于管径的1／10，板厚不小于钢管柱壁板厚度。

8.6.2 外露式柱脚应用于各种柱脚中，外包式柱脚和埋入式柱脚中钢柱部分与基础的连接，都应按抗弯要求设计。锚栓承载力计算参考了高强度螺栓连接(承压型)同时受拉受剪的承载力计算规定。锚栓抗剪时的孔径不大于锚栓直径加5mm左右的要求，是参考国外规定，国内已有工程成功采用。当不能做到时，应设置抗剪键。

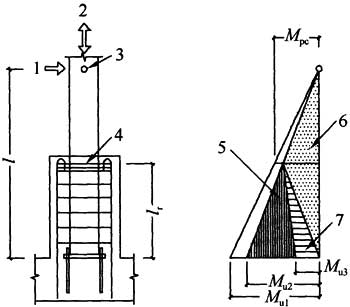

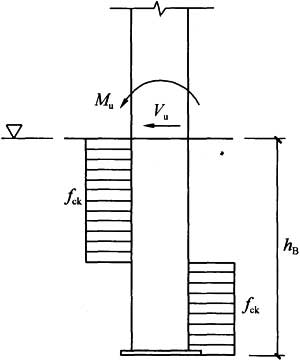

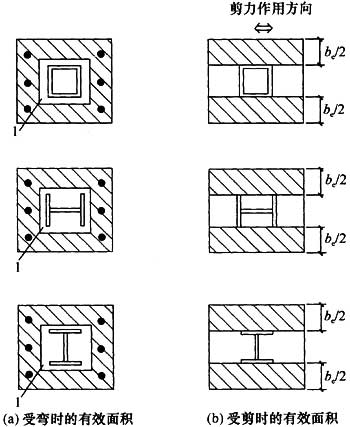

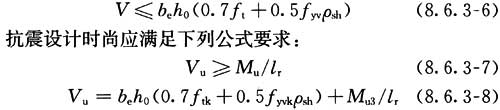

8.6.3 外包式柱脚的设计参考了日本的新规定，与以前的规定相比，在受力机制上有较大修改。它不再通过栓钉抗剪形成力偶传递弯矩，甚至对栓钉设置未作明确规定(但栓钉对加强柱脚整体性作用是不可或缺的)，抗弯机制由钢筋混凝土外包层中的受拉纵筋和外包层受压区混凝土受压形成对弯矩的抗力。试验表明，它的破坏过程首先是钢柱本身屈服，随后外包层受拉区混凝土出现裂缝，然后外包层在平行于受弯方向出现斜拉裂缝，进而使外包层受拉区粘结破坏。为了确保外包层的塑性变形能力，要求在外包层顶部钢柱达到Mpc时能形成塑性铰。但是当柱尺寸较大时，外包层高度增大，此要求不易满足。


















图4 外包式柱脚的受力机制
外包式柱脚设计应注意的主要问题是：①当外包层高度较低时，外包层和柱面间很容易出现粘结破坏，为了确保刚度和承载力，外包层应达到柱截面的2.5倍以上，其厚度应符合有效截面要求。②若纵向钢筋的粘结力和锚固长度不够，纵向钢筋在屈服前会拔出，使承载力降低。为此，纵向钢筋顶部一定要设弯钩，下端也应设弯钩并确保锚固长度不小于25d。③如果箍筋太少，外包层就会出现斜裂缝，箍筋至少要满足通常钢筋混凝土柱的设计要求，其直径和间距应符合现行国家标准《混凝土结构设计规范》GB 50010的规定。为了防止出现承压裂缝，使剪力能从纵筋顺畅地传给钢筋混凝土，除了通常的箍筋外，柱顶密集配置三道箍筋十分重要。④抗震设计时，在柱脚达到最大受弯承载力之前，不应出现剪切裂缝。⑤采用箱形柱或圆管柱时，若壁板或管壁局部变形，承压力会集中出现在局部。为了防止局部变形，柱壁板宽厚比和径厚比应符合现行国家标准《钢结构设计规范》GB 50017关于塑性设计规定。也可在柱脚部分的钢管内灌注混凝土。

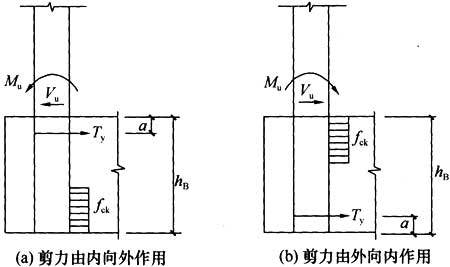

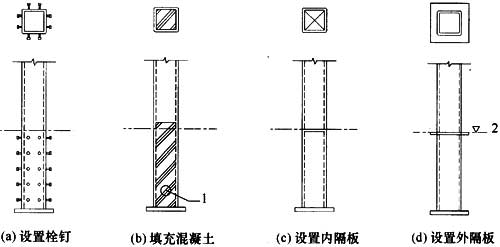

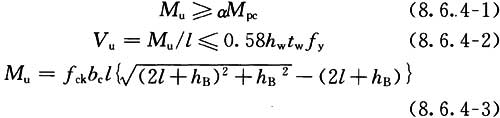

8.6.4 当边(角)柱混凝土保护层厚度较小时，可能出现冲切破坏，可用下列方法之一补强：①设置栓钉。根据过去的研究，栓钉对于传递弯矩没有什么支配作用，但对于抗拉，由于栓钉受剪，能传递内力。②锚栓。因柱子的弯矩和剪力是靠混凝土的承压力传递的，当埋深较深时，在锚栓中几乎不引起内力，但柱受拉时，锚栓对传递内力起支配作用。在埋深较浅的柱脚中，加大埋深，提高底板和锚栓的刚度，可对锚栓传力起积极作用，已得到试验确认。

8.7.1 为了安装方便，有时将支撑两端在工厂与框架构件焊接在一起，支撑中部设工地拼接，此时拼接应按式(8.7.1)计算。

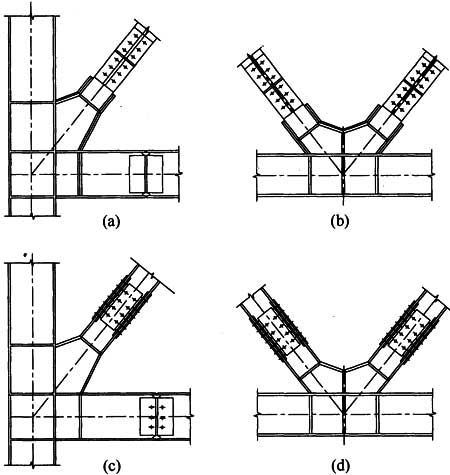

8.7.2 采用支托式连接时的支撑平面外计算长度，是参考日本的试验研究结果和有关设计规定提出的。H形截面支撑腹板位于框架平面内时的计算长度，是根据主梁上翼缘有混凝土楼板、下翼缘有隅撑以及楼层高度等情况提出来的。

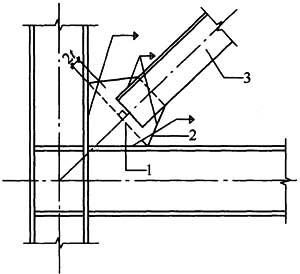

8.7.3 试验表明当支撑杆件发生出平面失稳时，将带动两端节点板的出平面弯曲。为了不在单壁节点板内发生节点板的出平面失稳，又能使节点板产生非约束的出平面塑性转动，可在支撑端部与假定的节点板约束线之间留有2倍节点板厚的间隙。按UBC规定，当支撑在节点板平面内屈曲时，支撑连接的设计承载力不应小于支撑截面承载力，以确保塑性铰出现在支撑上而不是节点板。当支撑可能在节点板平面外屈曲时，节点板应按支撑不致屈曲的受压承载力设计。

8.8.1 构件宽厚比参照AISC的规定作了适当调整。当梁上翼缘与楼板固定但不能表明其下翼缘侧向固定时，仍需设置侧向支撑。

8.8.3 支撑斜杆轴力的水平分量成为消能梁段的轴向力，当此轴向力较大时，除降低此梁段的受剪承载力外，还需减少该梁段的长度，以保证消能梁段具有良好的滞回性能。


8.8.4 由于腹板上贴焊的补强板不能进入弹塑性变形，因此不能采用补强板，腹板上开洞也会影响其弹塑性变形能力。

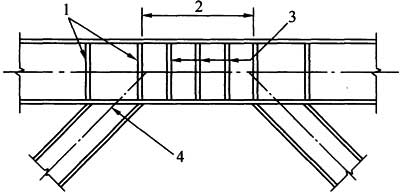

8.8.5 为使消能梁段在反复荷载作用下具有良好的滞回性能，需采取合适的构造并加强对腹板的约束：
1 消能梁段与支撑斜杆连接处，需设置与腹板等高的加劲肋，以传递梁段的剪力并防止梁腹板屈曲。
2 消能梁段腹板的中间加劲肋，需按梁段的长度区别对待，较短时为剪切屈服型，加劲肋间距小些；较长时为弯曲屈服型，需在距端部1.5倍的翼缘宽度处设置加劲肋；中等长度时需同时满足剪切屈服型和弯曲屈服型要求。消能梁段一般应设计成剪切屈服型。

8.8.7 偏心支撑的斜杆轴线与梁轴线的交点，一般在消能梁段的端部，也允许在消能梁段内，此时将产生与消能梁段端部弯矩方向相反的附加弯矩，从而减少消能梁段和支撑杆的弯矩，对抗震有利；但交点不应在消能梁段以外，因此时将增大支撑和消能梁段的弯矩，于抗震不利。

8.8.8 消能梁段两端设置翼缘的侧向隅撑，是为了承受平面外扭转作用。


8.8.9 与消能梁段处于同一跨内的框架梁，同样承受轴力和弯矩，为保持其稳定，也需设置翼缘的侧向隅撑。

9.1.1 钢结构的施工详图，应由承担制作的钢结构制作单位负责绘制且应具有钢结构工程施工资质。编制施工详图时，设计人员应详细了解并熟悉最新的工程规范以及工厂制作和工地安装的专业技术。
施工详图审批认可后，由于材料代用、工艺或其他原因，可能需要进行修改。修改时应向原设计单位申报，并签署文件后才能生效，作为施工的依据。


9.1.2 钢结构的制作是一项很严密的流水作业过程，应当根据工程特点编制制作工艺。制作工艺应包括：施工中所依据的标准，制作厂的质量保证体系，成品的质量保证体系和为保证成品达到规定的要求而制定的措施，生产场地的布置，采用的加工、焊接设备和工艺装备，焊工和检查人员的资质证明，各类检查项目表格，生产进度计算表。一部完整的考虑周密的制作工艺是保证质量的先决条件，是制作前期工作的重要环节。

9.1.3 在制作构造复杂的构件时，应根据构件的组成情况和受力情况确定其加工、组装、焊接等的方法，保证制作质量，必要时应进行工艺性试验。


9.1.4 本条规定了对钢尺和其他主要测量工具的检测要求，测量部门的校定是保证质量和精度的关键。校定得出的钢卷尺各段尺寸的偏差表，在使用中应随时依照调整。由于高层民用建筑钢结构工程施工周期较长，随着气温的变化，会使量具产生误差，特别是在大量工程测量中会更为明显，各个部门要按气温情况来计算温度修正值，以保证尺寸精度。

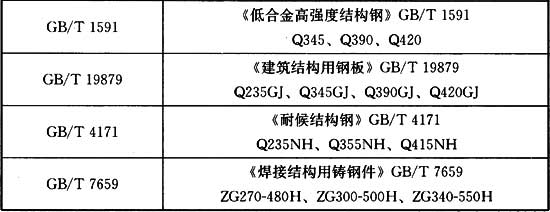

9.2.1 本条对采用的钢材必须具有质量证明书并符合各项要求，作出了明确规定，对质量有疑义的钢材应抽样检查。这里的“疑义”是指对有质量证明书的材料有怀疑，而不包括无质量证明书的材料。
对国内材料，考虑其实际情况，对材质证明中有个别指标缺项者，可允许补作试验。

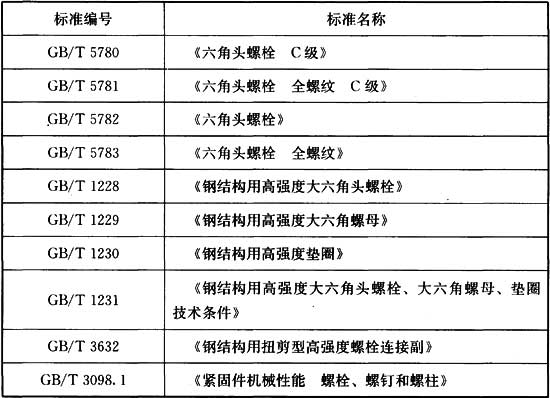

9.2.2 本条款提到的各种焊接材料、螺栓、防腐材料，为国家标准规定的产品或设计文件规定使用的产品，故均应符合国家标准的规定和设计要求，并应有质量证明书。
选用的焊接材料，应与构件所用钢材的强度相匹配，必要时应通过试验确定。表4、表5仅做参考，选用时应根据焊接工艺的具体情况作出适当的修正。厚板的焊接，特别是当低合金结构钢的板厚大于25mm时，应采用碱性低氢焊条，若采用酸性焊条，会使焊缝金属大量吸收氢，甚至引起焊缝开裂。






本条款对焊接材料的贮存和管理做了必要的规定，编写时参考了现行行业标准《焊接材料质量管理规程》JB／T 3223、焊接材料产品样本等资料。由于各种资料提法不一，本规程仅对两项指标进行了一般性的规定。焊接材料保管的好坏对焊接质量影响很大，因此在条件许可时，应从严控制各项指标。
螺栓的质量优劣对连接部位的质量和安全以及构件寿命的长短都有影响，所以应严格按规定存放、管理和使用。扭矩系数是高强度螺栓的重要指标，若螺栓碰伤、混批，扭矩系数就无法保证，因此有以上问题的高强度螺栓应禁用。
在腐蚀损失中，钢结构的腐蚀损失占有重要份额，因此对高层民用建筑钢结构采用的防腐涂料的质量，应给予足够重视。对防腐涂料应加强管理，禁止使用失效涂料，保证涂装质量。

9.3.1 为保证钢结构的制作质量，凡几何形状不规则的节点，均应按1：1放足尺大样，核对安装尺寸和焊缝长度，并根据需要制作样板或样杆。
焊接收缩量可根据分析计算或参考经验数据确定，必要时应作工艺试验。


9.3.2 钢框架柱的弹性压缩量，应根据经常作用的荷载引起的柱轴力确定。压缩量与分担的荷载面积有关，周边柱压缩量较小，中间柱压缩量较大，因此，各柱的压缩量是不等的。根据日本《超高层建筑》构造篇的介绍，弹性压缩需要的长度增量在相邻柱间相差不超过5mm时，对梁的连接在容许范围之内，可以采用相同的增量。这样，可以按此原则将柱子分为若干组，从而减少增量值的种类。在钢结构和混凝土混合结构高层建筑中，混凝土剪力墙的压应力较低，而柱的压应力很高，二者的压缩量相差颇大，应予以特别重视。

9.3.3 关于号料和切割的要求，要注意下列事项：
1 弯曲件的取料方向，一般应使弯折线与钢材轧制方向垂直，以防止出现裂纹。
2 号料工作应考虑切割的方法和条件，要便于切割下料工序的进行。
3 钢结构制作中，宽翼缘型钢等材料采用锯切下料时，切割面一般不需再加工，从而可大大提高生产效率，宜普遍推广使用，但有端部铣平要求的构件，应按要求另行铣端。由于高层民用建筑钢结构构件的尺寸精度要求较高，下料时除锯切外，还应尽量使用自动切割、半自动切割、切板机等，以保证尺寸精度。

9.4.1 对矫正的要求可说明如下：
1 本条规定了矫正的一般方法，强调要根据钢材的特性、工艺的可能性以及成形后的外观质量等因素，确定矫正方法；
2 碳素结构钢和低合金高强度结构钢允许加热矫正的工艺要求，在现行国家标准《钢结构工程施工质量验收规范》GB 50205中已有具体规定，故本条只提出原则要求。

9.4.2 对边缘加工的要求，可说明如下：
1 精密切割与普通火焰切割的切割机具和切割工艺过程基本相同，但精密切割采用精密割咀和丙烷气，切割后断面的平整和尺寸精度均高于普通火焰切割，可完成焊接坡口加工等，以代替刨床加工，对提高切割质量和经济效益有很大益处。本条规定的目的，是提高制作质量和促进我国钢结构制作工艺的进步。
2 钢结构的焊接坡口形式较多，精度要求较高，采用手工方法加工难以保证质量，应尽量使用机械加工。
3 使用样板控制焊接坡口尺寸及角度的方法，是方便可行的，但要时常检验，应在自检、互检和交检的控制下，确保其质量。
4 本条参考了现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定，并增加了被加工表面的缺口、清渣及坡度的要求，为了更为明确，以表格的形式表示。

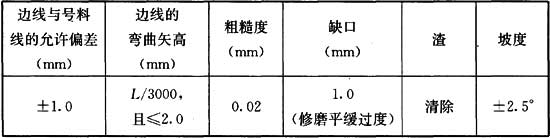

在表9.4.2中，边线是指刨边或铣边加工后的边线，规定的容许偏差是根据零件尺寸或不经划线刨边和铣边的零件尺寸的容许偏差确定的，弯曲矢高的偏差不得与尺寸偏差叠加。

9.5.1 对组装的要求，可作如下说明：
1 构件的组装工艺要根据高层民用建筑钢结构的特点来考虑。组装工艺应包括：组装次序、收缩量分配、定位点、偏差要求、工装设计等。
2 零部件的检查应在组装前进行，应检查编号、数量、几何尺寸、变形和有害缺陷等。


9.5.2 组装允许偏差，按照现行国家标准《钢结构工程施工质量验收规范》GB 50205的有关规定执行。

9.6.1 高层民用建筑钢结构的焊接与一般建筑钢结构的焊接有所不同，对焊工的技术水平要求更高，特别是几种新的焊接方法的采用，使得焊工的培训工作显得更为重要。因此，在施工中焊工应按照其技术水平从事相应的焊接工作，以保证焊接质量。
停焊时间的增加和技术的老化，都将直接影响焊接质量。因此，对焊工应每三年考核一次，停焊超过半年的焊工应重新进行考核。


9.6.2 首次采用是指本单位在此以前未曾使用过的钢材、焊接材料、接头形式及工艺方法，都必须进行工艺评定。工艺评定应对可焊性、工艺性和力学性能等方面进行试验和鉴定，达到规定标准后方可用于正式施工。在工艺评定中应选出正确的工艺参数指导实际生产，以保证焊接质量能满足设计要求。

9.6.3 高层民用建筑钢结构对焊接质量的要求高，厚板较多、新的接头形式和焊接方法的采用，都对工艺措施提出更严格的要求。因此，焊接工作必须在焊接工程师的指导下进行，并应制定工艺文件，指导施工。
施工中应严格按照工艺文件的规定执行，在有疑义时，施工人员不得擅自修改，应上报技术部门，由主管工程师根据情况进行处理。


9.6.4 由于生产的焊条各个厂都有各自的配方和工艺流程，控制含水率的措施也有差异，因此本规程对焊条的烘焙温度和时间未做具体规定，仅规定按产品说明书的要求进行烘焙。
低氢型焊条的烘焙次数过多，药皮中的铁合金容易氧化，分解碳酸盐，易老化变质，降低焊接质量，所以本规程对反复烘焙次数进行了控制，以不超过二次为限。
本条款的制定，参考了国家现行标准《焊接材料质量管理规程》JB／T 3223、《钢结构焊接规范》GB 50661和美国标准《钢结构焊接规范》ANSI／AWS D1.1-88。

9.6.5 为了严格控制焊剂中的含水量，焊剂在使用前必须按规定进行烘焙。焊丝表面的油污和锈蚀在高温作用下会分解出气体，易在焊缝中造成气孔和裂纹等缺陷，因此，对焊丝表面必须仔细进行清理。


9.6.6 本条款选自原国家机械委员会颁布的《二氧化碳气体保护焊工艺规程》JB 2286-87、用于二氧化碳气体保护焊的保护气体，必须满足本条款之规定数值，方可达到良好的保护效果。

9.6.7 焊接场地的风速大时，会破坏二氧化碳气体对焊接电弧的保护作用，导致焊缝产生缺陷。因此，本条给出了风速限值，超过此限值时应设置防护装置。


9.6.8 装配间隙过大会影响焊接质量，降低接头强度。定位焊的施焊条件较差，出现各种缺陷的机会较多。焊接区的油污、锈蚀在高温作用下分解出气体，易造成气孔、裂纹等缺陷。据此，特对焊前进行检查和修整做出规定。

9.6.9 本条是对一些较重要的焊缝应配置引弧板和引出板作出的具体规定。焊缝通过引板过渡升温，可以防止构件端部未焊透、未熔合等缺陷，同时也对消除熄弧处弧坑有利。


9.6.10 在焊区以外的母材上打火引弧，会导致被烧伤母材表面应力集中，缺口附近的断裂韧性值降低，承受动荷载时的疲劳强度也将受到影响，特别是低合金结构钢对缺口的敏感性高于碳素结构钢，故更应避免“乱打弧”现象。

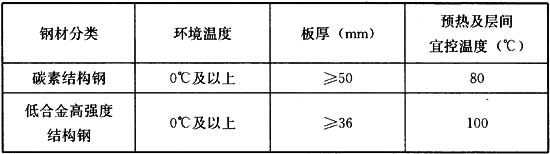

9.6.11 本条的制定参考了现行国家标准《钢结构工程施工质量验收规范》GB 50205和部分国内高层民用建筑钢结构制作的有关技术资料。钢板厚度越大，散热速度越快，焊接热影响区易形成组织硬化，生成焊接残余应力，使焊缝金属和熔合线附近产生裂纹。当板厚超过一定数值时，用预热的办法减慢冷却速度，有利于氢的逸出和降低残余应力，是防止裂纹的一项工艺措施。
本条仅给出了环境温度为0℃以上时的预热温度，对于环境温度在0℃以下者未做具体规定，制作单位应通过试验确定适当的预热温度。


9.6.12 后热处理也是防止裂纹的一项措施，一般与预热措施配合使用。后热处理使焊件从焊后温度过渡到环境温度的过程延长，即降低冷却速度，有利于焊缝中氢的逸出，能较好地防止冷裂纹的产生，同时能调整焊接收缩应力，防止收缩应力裂纹。考虑到高层民用建筑钢结构厚板较多，防止裂纹是关键问题之一，故将后热处理列入规程条款中。因各工程的具体情况不同，各制作单位的施焊条件也不同，所以未做硬性规定，制作单位应通过工艺评定来确定工艺措施。

9.6.13 高层民用建筑钢结构的主要受力节点中，要求全熔透的焊缝较多，清根则是保证焊缝熔透的措施之一。清根方法以碳弧气刨为宜，清根工作应由培训合格的人员进行，以保证清根质量。

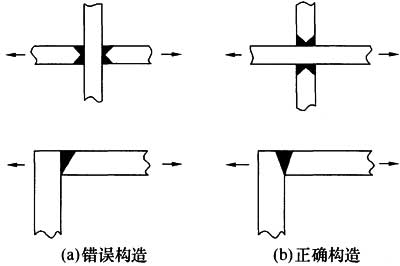

9.6.14 层状撕裂的产生是由于焊缝中存在收缩应力，当接头处拘束度过大时，会导致沿板厚度方向产生较大的拉力，此时若钢板中存在片状硫化夹杂物，就易产生层状撕裂。厚板在高层民用建筑钢结构中应用较多，特别是大于50mm厚板的使用，存在着层状撕裂的危险。因此，防止沿厚度方向产生层状撕裂是梁柱接头中最值得注意的问题。根据国内外一些资料的介绍和一些制作单位的经验，本条款综合给出了几个方面可采取的措施。由于裂纹的形成是错综复杂的，所以施工中应采取哪些措施，需依据具体情况具体分析而定。
碳当量法是将各种元素按相当于含碳量的作用总合起来，碳是各种合金元素中对钢材淬硬、冷裂影响最明显的因素，国际焊接学会推荐的碳当量为Ceq(％)＝C＋Mn／6＋(Ni＋Cu)／15＋(Cr＋Mo＋V)／5，Ceq值越高，钢材的淬硬倾向越大，需较高的预热温度和严格的工艺措施。
焊接裂纹敏感系数是日本提出和应用的，它计入钢材化学成分，同时考虑板厚和焊缝含氢量对裂纹倾向的影响，由此求出防止裂纹的预热温度。焊接裂纹敏感性指数Pcm(％)＝C＋Si／30＋Mn／20＋Cu／20＋Ni／60＋Cr／20＋Mo／15＋V／10＋5B，预热温度T℃＝1440Pcm—392。

9.6.15 消耗熔嘴电渣焊在高层民用建筑钢结构中是常用的一种焊接技术，由于熔嘴电渣焊的施焊部位是封闭的，消除缺陷相当困难，因此要求改善焊接环境和施焊条件，当出现影响焊接质量的情况时，应停止焊接。
为保证焊接工作的正常进行，对垫板下料和加工精度应严格要求，并应严格控制装配间隙。间隙过大易使熔池铁水泄漏，造成缺陷。当间隙大于1mm时，应进行修整和补救。
焊接时应由两台电渣焊机在构件两侧同时施焊，以防焊件变形。因焊接电压随焊接过程而变化，施焊时应随时注意调整，以保持规定数值。
焊接过程中应使焊件处于赤热状态，其表面温度在800℃以上时熔合良好，当表面温度不足800℃时，应适当调整焊接工艺参数，适量增加渣池的总热能。采用电渣焊的板材宜选用热轧、正火的钢材。

9.6.16 栓钉焊接面上的水、锈、油等有害杂质对焊接质量有影响，因此，在焊接前应将焊接面上的杂质仔细清除干净，以保证栓焊的顺利进行。从事栓钉焊的焊工应经过专门训练，栓钉焊所用电源应为专门电源，在与其他电源并用时必须有足够的容量。

9.6.17 栓钉焊是一种特殊焊接方法，其检查方法不同于其他焊接方法，因此，本规程将栓钉焊的质量检验作为一项专门条款给出。本条款的编制按现行国家标准《钢结构工程施工质量验收规范》GB 50205和参考了日本的有关标准和资料。
栓钉焊缝外观应全部检查，其焊肉形状应整齐，焊接部位应全部熔合。
需更换不合格栓钉时，在去掉旧栓钉以后，焊接新栓钉之前，应先修补母材，将母材缺损处磨修平整，然后再焊新栓钉，更换过的栓钉应重新做弯曲试验，以检验新栓钉的焊接质量。

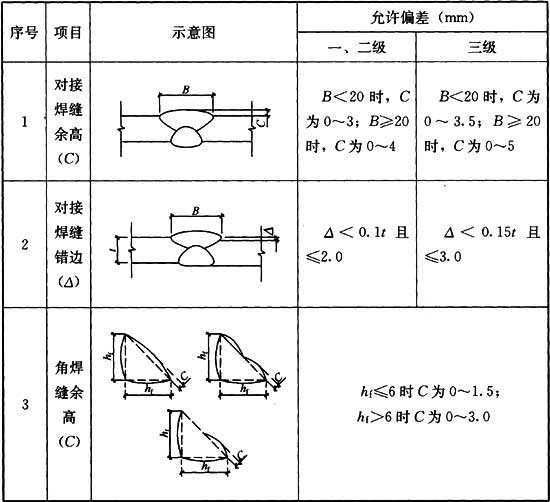

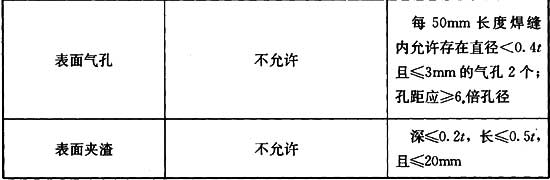

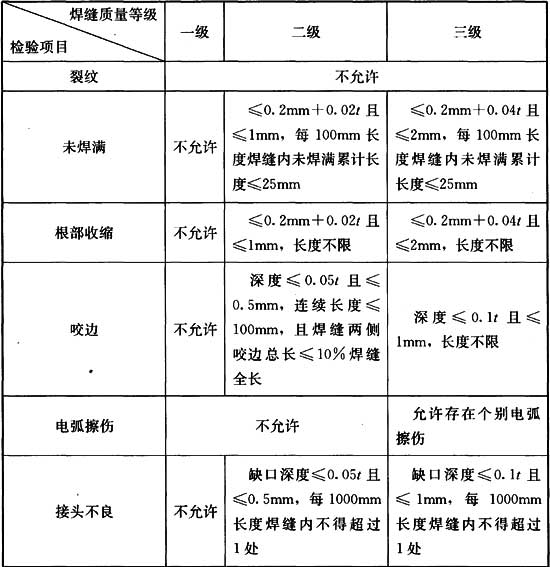

9.6.18 本条款对焊缝质量的外观检查时间进行了规定，这里考虑延迟裂纹的出现需要一定的时间，而高层民用建筑钢结构构件采用低合金高强度结构钢及厚板较多，存在延迟断裂的可能性更大，对构件的安全存在着潜在的危险，因此应对焊缝的检查时间进行控制。考虑到实际生产情况，将全部检查项目都放到24h后进行有一定困难，所以仅对24h后应对裂纹倾向进行复验作出了规定。
本条款在严禁的缺陷一项中，增加了熔合性飞溅的内容。当熔合性飞溅严重时，说明施焊中的焊接热能量过大，由此造成施焊区温度过高，接头韧性降低，影响接头质量，因此，对焊接中出现的熔合性飞溅要严加控制。
焊缝质量的外观检验标准大部分均由设计规定，设计无规定者极少。本规程给出的表9.6.18-1、表9.6.18-2仅用于设计无规定时。该表的编制，参考了现行国家标准《钢结构焊接规范》GB 50661。

9.6.19 钢结构节点部位中，有相当一部分是要求全熔透的，因此，本规程特将焊缝的超声波检查探伤作为一个专门条款提出。
按照现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定，焊缝检验分为三个等级，一级用于动荷载或静荷载受拉，二级用于动荷载或静荷载受压，三级用于其他角焊缝。本条款给出的超检数量，参考了该规范的规定。在现行国家标准《焊缝无损检测 超声检测 技术、检测等级和评定》GB／T 11345中，按检验的完善程度分为A、B、C三个等级。A级最低，B级一般，C级最高。评定等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级，Ⅰ级最高、Ⅳ级最低。根据高层民用建筑钢结构的特点和要求以及施工单位的建议，本条款比照《焊缝无损检测 超声检测技术、检测等级和评定》GB／T 11345的规定，给出了高层民用建筑钢结构受拉、受压焊缝应达到的检验等级和评定等级。
本条款给出的超声波检查数量和等级标准，仅限于设计文件无规定时使用。

9.6.20 为保证焊接质量，应对不合格焊缝的返修工作给予充分重视，一般应编制返修工艺。本规程仅对几种返修方法作出了一般性规定，施工单位还应根据具体情况作出返修方法的规定。
焊接裂纹是焊接工作中最危险的缺陷，也是导致结构脆性断裂的原因之一。焊缝产生裂纹的原因很多，也很复杂，一般较难分辨清楚。因此，焊工不得随意修补裂纹，必须由技术人员制定出返修措施后再进行返修。
本条款对低合金高强度结构钢的返修次数作出了明确规定。因低合金高强度结构钢在同一处返修的次数过多，容易损伤合金元素，在热影响区产生晶粒粗大和硬脆过热组织，并伴有较大残余应力停滞在返修区段，易发生质量事故。

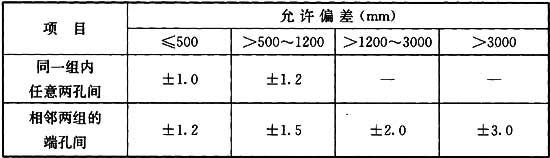

9.7.1 制孔分零件制孔和成品制孔，即组装前制孔和组装后制孔。

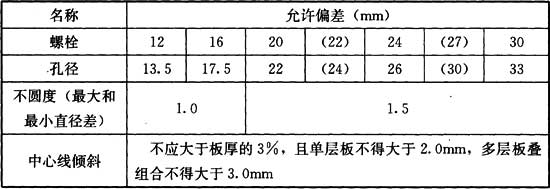

保证孔的精度可以有很多方法，目前国外广泛使用的多轴立式钻床、数控钻床等，可以达到很高精度，消除了尺寸误差，但这些设备国内还不普及，所以本规程推荐模板制孔的方法。正确使用钻模制孔，可以保证高强度螺栓组装孔和工地安装孔的精度。采用模板制孔应注意零件、构件与模板贴紧，以免铁屑进入钻套。零件、构件上的中心线与模板中心线要对齐。

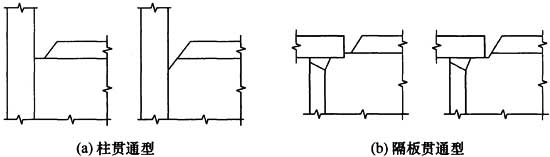

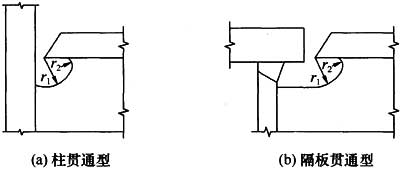

9.7.4 钢框架梁与柱连接中的梁端过焊孔，有以下几种形式：
1)柱贯通型连接中的常规过焊孔；
2)柱贯通型连接中的梁上翼缘无过焊孔形式；
3)梁贯通型连接中的常规过焊孔；
4)梁贯通型连接中的无过焊孔形式。
本条是引用了《日本建筑工程标准JASS 6钢结构工程》(2007)中的新构造规定。翼缘无过焊孔的连接目前在日本钢结构制作中应用已较多且颇受欢迎，因为它既有较好的抗震性能，又省工。随着电渣焊限定柱壁板厚度(不小于16mm)，梁贯通型连接已难以避免，势在必行。本条也列入了梁贯通型连接有过焊孔和无过焊孔的构造形式，供设计和施工时参考。

9.8.1 高强度螺栓结合面的加工，是为了保证连接接触面的抗滑移系数达到设计要求。结合面加工的方法和要求，应按现行行业标准《钢结构高强度螺栓连接技术规程》JGJ 82执行。


9.8.2 本条参考现行国家标准《钢结构工程施工质量验收规范》GB 50205，规定了喷砂、抛丸和砂轮打磨等方法，是为方便施工单位根据自己的条件选择。但不论选用哪一种方法，凡经加工过的表面，其抗滑移系数值必须达到设计要求。
本条文去掉了酸洗加工的方法，是因为现行国家标准《钢结构设计规范》GB 50017已不允许用酸洗加工，而且酸洗在建筑结构上很难做到，即使小型构件能用酸洗，残存的酸液往往会继续腐蚀连接面。

9.8.3 经过处理的抗滑移面，如有油污或涂有油漆等物，将会降低抗滑移系数值，故对加工好的连接面必须加以保护。


9.8.4 本条规定了制作单位进行抗滑移系数试验的时间和试验报告的主要内容。一般说来，制作单位宜在钢结构制作前进行抗滑移系数试验，并将其纳人工艺，指导生产。


9.8.5 本条规定了高强度螺栓抗滑移系数试件的制作依据和标准。考虑到我国目前高层民用建筑钢结构施工有采用国外标准的工程，所以本文中也允许按设计文件规定的制作标准制作试件。

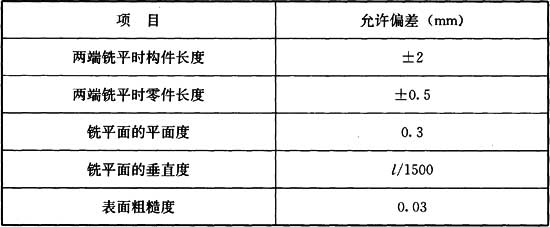

9.9.1 有些构件端部要求磨平顶紧以传递荷载，这时端部要精加工。为保证加工质量，本条规定构件要在矫正合格后才能进行端部加工。表9.9.1是根据现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定制定的。

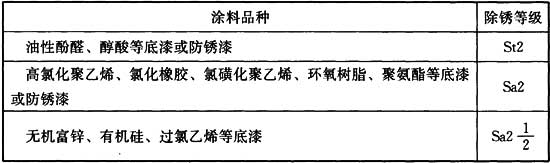

9.10.1、9.10.2 参照现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定制定。

9.10.3 本条指出了防锈涂料和涂层厚度的依据标准，强调涂料要配套使用。


9.10.4 本条规定了涂漆表面的处理要求，以保证构件的外观质量，对有特殊要求的，应按设计文件的规定进行。

9.10.5 本条规定在涂层完毕后对构件编号的要求。由于高层民用建筑钢结构构件数量多，品种多，施工场地相对狭小，构件编号是一件很重要的工作。编号应有统一规定和要求，以利于识别。


9.10.6 包装对成品质量有直接影响。合格的产品，如果发运、堆放和管理不善，仍可能发生质量问题，所以应当引起重视。一般构件要有防止变形的措施，易碰部位要有适当的保护措施；节点板、垫板等小型零件宜装箱保存；零星构件及其他部件等，都要按同一类别用螺栓和铁丝紧固成束；高强度螺栓、螺母、垫圈应配套并有防止受潮等保护措施；经过精加工的构件表面和有特殊要求的孔壁要有保护措施等。

9.10.7 高层民用建筑钢结构层数多，施工场地相对狭小，如果存放和发运不当，会给安装单位造成很大困难，影响工程进度和带来不必要的损失，所以制作单位应与吊装单位根据安装施工组织设计的次序，认真编制安装程序表，进行包装和发运。


9.10.8 由于高层民用建筑钢结构数量大，品种多，一旦管理不善，造成的后果是严重的，所以本条规定的目的是强调制作单位在成品发运时，一定要与订货单位作好交接工作，防止出现构件混乱、丢失等问题。

9.11.1～9.11.4 对于连接复杂的构件及受运输条件和吊装条件限制，设计规定或者合同要求的构件在出厂前应进行预拼装。有关预拼装方法和验收标准应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205和《钢结构工程施工规范》GB 50755的规定。

9.12.1 本节所指验收，是构件出厂验收，即对具备出厂条件的构件按照工程标准要求检查验收。

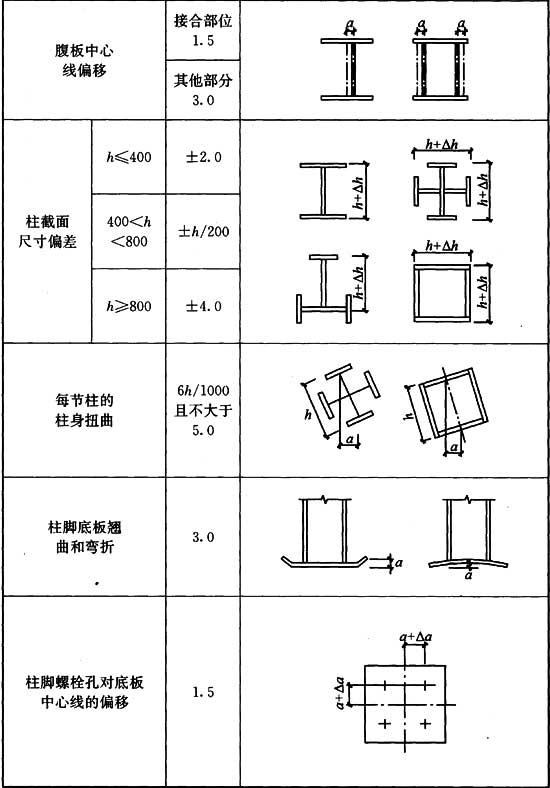

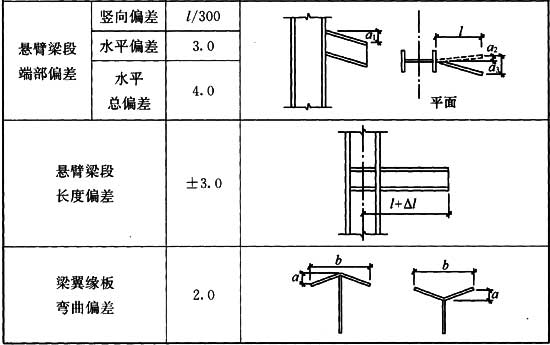

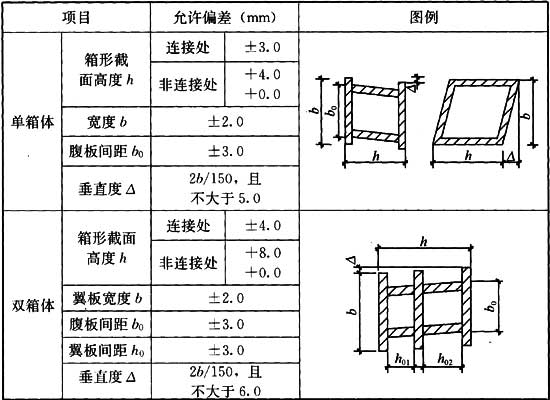

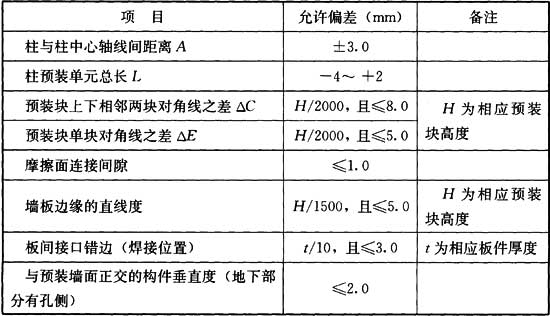

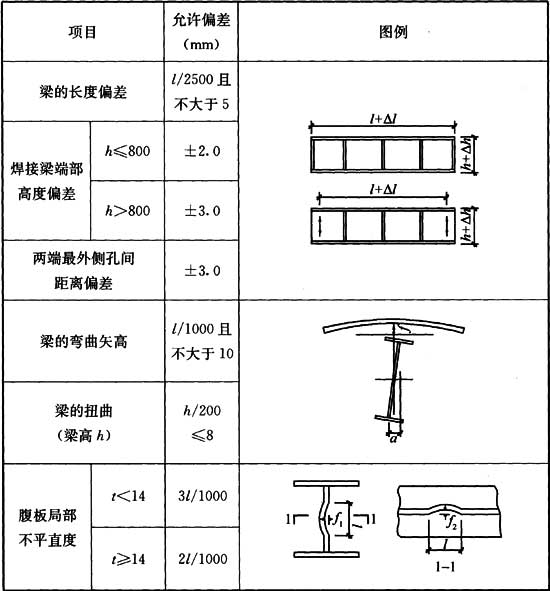

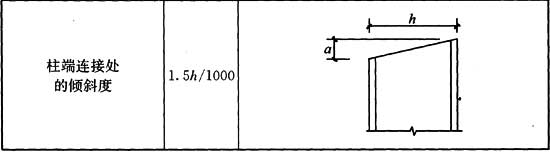

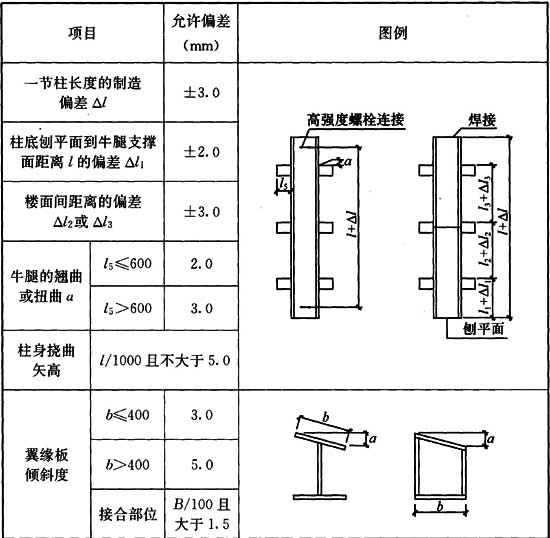

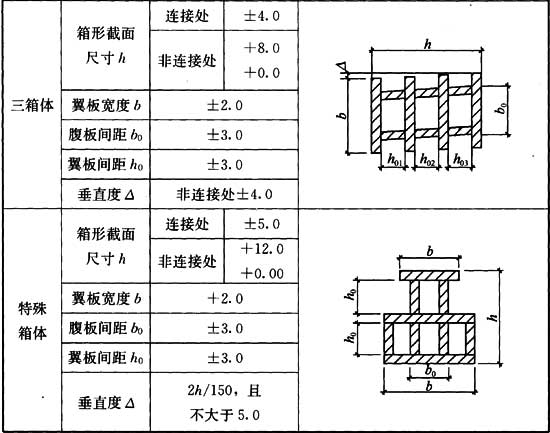

表9.12.1-1～表9.12.1-4的允许偏差，是参考了现行国家标准《钢结构工程施工质量验收规范》GB 50205和日本《建筑工程钢结构施工验收规范》编制的，根据我国高层民用建筑钢结构施工情况，对其中各项做了补充和修改，补充和修改的依据是通过一些新建高层民用建筑钢结构的施工调查取得的。钢桁架外形尺寸的允许偏差应符合《钢结构工程施工质量验收规范》GB 50205的相关要求。

9.12.2 本条是在现行国家标准《钢结构工程施工质量验收规范》GB 50205规定的基础上，结合高层民用建筑钢结构的特点制定的，增加了无损检验和必要的材料复验要求。
本条规定的目的，是要制作单位为安装单位提供在制作过程中变更设计、材料代用等的资料，以便据此施工，同时也为竣工验收提供原始资料

10.1.1 编制施工组织设计或施工方案是组织高层民用建筑钢结构安装的重要工作，应按结构安装施工组织设计的一般要求，结合钢结构的特点进行编制，其具体内容这里不拟一一列举。
异型、复杂结构施工过程中，结构构件的受力与设计使用状态有较大差异，结构应力会产生复杂的变化，甚至出现应力和变形超限的情况，施工过程模拟分析可以有效地预测施工风险，通过采取必要的安全措施确保施工过程安全。


10.1.3 塔吊锚固往往会对安装中的结构有较大影响，需要通过精确计算确保结构和锚固的安全。

10.1.6 安装用的焊接材料、高强度螺栓和栓钉等，必须具有产品出厂的质量证明书，并符合设计要求和有关标准的要求，必要时还应对这些材料进行复验，合格后方能使用。

10.1.7 高层民用建筑钢结构工程安装工期较长，使用的机具和工具必须进行定期检验，保证达到使用要求的性能及各项指标。


10.1.8 安装的主要工艺，在安装工作开始前必须进行工艺试验(也叫工艺考核)，以试验得出的各项参数指导施工。


10.1.9 高层民用建筑钢结构构件数量很多，构件制作尺寸要求严，对钢结构加工质量的检查，应比单层房屋钢结构构件要求更严格，特别是外形尺寸，要求安装单位在构件制作时就派员到构件制作单位进行检查，发现超出允许偏差的质量问题时，一定要在厂内修理，避免运到现场再修理。

10.1.10 土建施工单位、钢结构制作单位和钢结构安装单位三家使用的钢尺，必须是由同一计量部门由同一标准鉴定的。原则上，应由土建施工单位(总承包单位)向安装单位提供鉴定合格的钢尺。


10.1.11 高层民用建筑钢结构是多单位、多机械、多工种混合施工的工程，必须严格遵守国家和企业颁发的现行环境保护和劳动保护法规以及安全技术规程。在施工组织设计中，要针对工程特点和具体条件提出环境保护、安全施工和消防方面的措施。

10.2.1 安装单位对土建施工单位提出的钢结构安装定位轴线、水准标高、柱基础位置线、预埋地脚螺栓位置线、钢筋混凝土基础面的标高、混凝土强度等级等各项数据，必需进行复查，符合设计和规范的要求后，方能进行安装。上述各项的实际偏差不得超过允许偏差。


10.2.2 柱子的定位轴线，可根据现场场地宽窄，在建筑物外部或建筑物内部设辅助控制轴线。
现场比较宽敞、钢结构总高度在100m以内时，可在柱子轴线的延长线上适当位置设置控制桩位，在每条延长线上设置两个桩位，供架设经纬仪用；现场比较狭小、钢结构总高度在100m以上时，可在建筑物内部设辅助线，至少要设3个点，每2点连成的线最好要垂直，因此，三点不得在一条直线上。
钢结构安装时，每一节柱子的定位轴线不得使用下一节柱子的定位轴线，应从地面控制轴线引到高空，以保证每节柱子安装正确无误，避免产生过大的累积偏差。

10.2.3 地脚螺栓(锚栓)可选用固定式或可动式，以一次或二次的方法埋设。不管用何种方法埋设，其螺栓的位置、标高、丝扣长度等应符合设计和规范的要求。
施工中经常出现地脚螺栓与底板钢筋位置冲突干扰，地脚螺栓不能正常就位而影响施工，必须做好工序间的协调。


10.2.4 地脚螺栓的紧固力一般由设计规定，也可按表6采用。地脚螺栓螺母的止退，一般可用双螺母，也可在螺母拧紧后将螺母与螺栓杆焊牢。

10.2.5 钢结构安装时，其标高控制可以用两种方法：一是按相对标高安装，柱子的制作长度偏差只要不超过规范规定的允许偏差±3mm即可，不考虑焊缝的收缩变形和荷载引起的压缩变形对柱子的影响，建筑物总高度只要达到各节柱制作允许偏差总和以及柱压缩变形总和就算合格；另一种是按设计标高安装(不是绝对标高，不考虑建筑物沉降)，即按土建施工单位提供的基础标高安装，第一节柱子底面标高和各节柱子累加尺寸的总和，应符合设计要求的总尺寸，每节柱接头产生的收缩变形和建筑物荷载引起的压缩变形，应加到柱子的加工长度中去，钢结构安装完成后，建筑物总高度应符合设计要求的总高度。


10.2.6 底层第一节柱安装时，可在柱子底板下的地脚螺栓上加一个螺母，螺母上表面的标高调整到与柱底板标高齐平，放上柱子后，利用底板下的螺母控制柱子的标高，精度可达±1mm以内，用以代替在柱子的底板下做水泥墩子的老办法。柱子底板下预留的空隙，可以用无收缩砂浆以捻浆法填实。使用这种方法时，对地脚螺栓的强度和刚度应进行计算。

10.2.7 地脚螺栓定位后往往会受到钢筋绑扎、混凝土浇筑及振捣等工序的影响，成品保护难度很大。即使初始定位精确，最终位置往往会发生一定的偏移，个别会出现超过规范允许值的偏差。本条规定可以对柱底板孔适当扩大予以解决，但扩大值一般不应超过20mm，且应在工厂完成。

10.3.1 安装单位应派有检查经验的人员深入到钢结构制作单位，从构件制作过程到构件成品出厂，逐个进行细致检查，并作好书面记录。


10.3.2 对主要构件，如梁、柱、支撑等的制作质量，应在出厂前进行验收。


10.3.3 对端头用坡口焊缝连接的梁、柱、支撑等构件，在检查其长度尺寸时，应将焊缝的收缩值计入构件的长度。如按设计标高进行安装时，还要将柱子的压缩变形值计入构件的长度。
制作单位在构件加工时，应将焊缝收缩值和压缩变形值计入构件长度。

10.3.4 在检查构件外形尺寸、构件上的节点板、螺栓孔等位置时，应以构件的中心线为基准进行检查，不得以构件的棱边、侧面对准基准线进行检查，否则可能导致误差。

10.4.1～10.4.4 为提高综合施工效率，构件分段应尽量减少。但由于受工厂和现场起重能力限制，构件分段重量应满足吊装要求；受运输条件限制，构件尺寸不宜太大。同时，应综合考虑构件分段后单元的刚度满足吊装运输要求。这些问题都应在详图设计阶段综合考虑确定。

10.5.1 钢结构的安装顺序对安装质量有很大影响，为了确保安装质量，应遵循本条规定的步骤。


10.5.2 流水区段的划分要考虑本条列举的诸因素，区段内的结构应具有整体性和便于划分。


10.5.3 每节柱高范围内全部构件的安装顺序，不论是柱、梁、支撑或其他构件，平面上应从中间向四周扩展安装，竖向要由下向上逐件安装，这样在整个安装过程中，由于上部和周边处于自由状态，构件安装进档和测量校正都易于进行，能取得良好的安装效果。
有一种习惯，即先安装一节柱子的顶层梁。但顶层梁固定了，将使中间大部分构件进档困难，测量校正费力费时，增加了安装的难度。


10.5.4 钢结构构件的安装顺序，要用图和表格的形式表示，图中标出每个构件的安装顺序，表中给出每一顺序号的构件名称、编号，安装时需用节点板的编号、数量、高强度螺栓的型号、规格、数量，普通螺栓的规格和数量等。从构件质量检查、运输、现场堆存到结构安装，都使用这一表格，可使高层建筑钢结构安装有条不紊，有节奏、有秩序地进行。

10.5.5 构件接头的现场焊接顺序，比构件的安装顺序更为重要，如果不按合理的顺序进行焊接，就会使结构产生过大的变形，严重的会将焊缝拉裂，造成重大质量事故。本条规定的作业顺序必须严格执行，不得任意变更。高层民用建筑钢结构构件接头的焊接工作，应在一个流水段的一节柱范围内，全部构件的安装、校正、固定、预留焊缝收缩量(也考虑温度变化的影响)和弹性压缩量均已完成并经质量检查部门检查合格后方能开始，因焊接后再发现大的偏差将无法纠正。


10.5.6 构件接头的焊接顺序，在平面上应从中间向四周并对称扩展焊接，使整个建筑物外形尺寸得到良好的控制，焊缝产生的残余应力也较小。
柱与柱接头和梁与柱接头的焊接以互相协调为好，一般可以先焊一节柱的顶层梁，再从下往上焊各层梁与柱的接头；柱与柱的接头可以先焊也可以最后焊。


10.5.7 焊接顺序编完后，应绘出焊接顺序图，列出焊接顺序表，表中注明构件接头采用那种焊接工艺，标明使用的焊条、焊丝、焊剂的型号、规格、焊接电流，在焊接工作完成后，记入焊工代号，对于监督和管理焊接工作有指导作用。


10.5.8 构件接头的焊接顺序按照参加焊接工作的焊工人数进行分配后，应在规定时间内完成焊接，如不能按时完成，就会打乱焊接顺序。而且，焊工不得自行调换焊接顺序，更不允许改变焊接顺序。

10.6.1 柱子的安装工序应该是：①调整标高；②调整位移(同时调整上柱和下柱的扭转)；③调整垂直偏差。如此重复数次。如果不按这样的工序调整，会很费时间，效率很低。


10.6.2 当构件截面较小，在地面将几个构件拼成扩大单元进行安装时，吊点的位置和数量应由计算或试吊确定，以防因吊点位置不正确造成结构永久变形。


10.6.3 柱子、主梁、支撑等主要构件安装时，应在就位并临时固定后，立即进行校正，并永久固定(柱接头临时耳板用高强度螺栓固定，也是永久固定的一种)。不能使一节柱子高度范围的各个构件都临时连接，这样在其他构件安装时，稍有外力，该单元的构件都会变动，钢结构尺寸将不易控制，安装达不到优良的质量，也很不安全。


10.6.4 已安装的构件，要在当天形成稳定的空间体系。安装工作中任何时候，都要考虑安装好的构件是否稳定牢固，因为随时可能会由于停电、刮风、下雨、下雪等而停止安装。

10.6.5 安装高层民用建筑钢结构使用的塔式起重机，有外附在建筑物上的，随着建筑物增高，起重机的塔身也要往上接高，起重机塔身的刚度要靠与钢结构的附着装置来维持。采用内爬式塔式起重机时，随着建筑物的增高，要依靠钢结构一步一步往上爬升。塔式起重机的爬升装置和附着装置及其对钢结构的影响，都必须进行计算，根据计算结果，制定相应的技术措施。


10.6.6 楼面上铺设的压型钢板和楼板的模板，承载能力比较小，不得在上面堆放过重的施工机械等集中荷载。安装活荷载必须限制或经过计算，以防压坏钢梁和压型钢板，造成事故。


10.6.7 一节柱的各层梁安装完毕后，宜随即把楼梯安装上，并铺好梁面压型钢板。这样的施工顺序，既方便下一道工序，又保证施工安全。国内有些高层民用建筑钢结构的楼梯和压型钢板施工，与钢结构错开(6～10)层，施工人员上下要从塔式起重机上爬行，既不方便，也不安全。


10.6.8 楼板对建筑物的刚度和稳定性有重要影响，楼板还是抗扭的重要结构，因此，要求钢结构安装到第6层时，应将第一层楼板的钢筋混凝土浇完，使钢结构安装和楼板施工相距不超过6层。如果因某些原因超过6层或更多层数时，应由现场责任工程师会同设计和质量监督部门研究解决。

10.6.9 一个流水段一节柱子范围的构件要一次装齐并验收合格，再开始安装上面一节柱的构件，不要造成上下数节柱的构件都不装齐，结果东补一根构件，西补一根构件，既延长了安装工期，又不能保证工程质量，施工也很不安全。


10.6.10 钢板剪力墙在国内应用相对较少。在形式上又有纯钢板剪力墙和组合式钢板剪力墙，构造形式有加肋和不加肋之分，连接节点又分为高强度螺栓连接和焊接连接，差异性较大。共同特点是单元尺寸大，平面外刚度差，本条仅对钢板剪力墙施工提出原则性要求。


10.6.11 在混合结构中，由于内筒和外框自重差异较大，沉降变形不均匀，如果不采取措施，极易在伸臂桁架中产生较大的初始内应力。在结构施工完成后，这种不均匀变形基本趋于完成，此时再焊接伸臂桁架连接节点，能最大限度减小或消除桁架的初始应力。


10.6.12 转换桁架或腰桁架尺寸和重量都较大，现场一般采用原位散装法，安装工艺及要求同钢柱和钢梁。

10.7.1 钢结构安装中，楼层高度的控制可以按相对标高，也可以按设计标高，但在安装前要先决定用哪一种方法，可会同建设单位、设计单位、质量检查部门共同商定。


10.7.2 地上结构测量方法应结合工程特点和周边条件确定。可以采用内控法，也可以采用外控法，或者内控外控结合使用。


10.7.3 建筑高度较高时，控制点需要经过多次垂直投递时，为减小多次投递可能造成的累计偏差过大，采用GPS定位技术对投递后的控制点进行复核，可以保证控制点精度小于等于20mm。


10.7.4 柱子安装时，垂直偏差一定要校正到±0.000，先不留焊缝收缩量。在安装和校正柱与柱之间的主梁时，再把柱子撑开，留出接头焊接收缩量，这时柱子产生的内力，在焊接完成和焊缝收缩后也就消失。


10.7.5 高层民用建筑钢结构对温度很敏感，日照、季节温差、焊接等产生的温度变化，会使它的各种构件在安装过程中不断变动外形尺寸，安装中要采取能调整这种偏差的技术措施。
如果日照变化小的早中晚或阴天进行构件的校正工作，由于高层民用建筑钢结构平面尺寸较小，又要分流水段，每节柱的施工周期很短，这样做的结果就会因测量校正工作拖了安装进度。
另一种方法是不论在什么时候，都以当时经纬仪的垂直平面为垂直基准，进行柱子的测量校正工作。温度的变化会使柱子的垂直度发生变化，这些偏差在安装柱与柱之间的主梁时，用外力强制复位，使之回到要求的位置(焊接接头别忘了留焊缝收缩量)，这时柱子内会产生(30～40)N／mm2的温度应力，试验证明，它比由于构件加工偏差进行强制校正时产生的内力要小得多。

10.7.6 仅对被安装的柱子本身进行测量校正是不够的，柱子一般有多层梁，一节柱有二层、三层，甚至四层梁，柱和柱之间的主梁截面大，刚度也大，在安装主梁时柱子会变动，产生超出规定的偏差。因此，在安装柱和柱之间的主梁时，还要对柱子进行跟踪校正；对有些主梁连系的隔跨甚至隔两跨的柱子，也要一起监测。这时，配备的测量人员也要适当增加，只有采取这样的措施，柱子的安装质量才有保证。


10.7.7 在楼面安装压型钢板前，梁面上必须先放出压型钢板的位置线，按照图纸规定的行距、列距顺序排放。要注意相邻二列压型钢板的槽口必须对齐，使组合楼板钢筋混凝土下层的主筋能顺利地放入压型钢板的槽内。


10.7.8 栓钉也要按图纸的规定，在钢梁上放出栓钉的位置线，使栓钉焊完后在钢梁上排列整齐。


10.7.9 各节柱的定位轴线，一定要从地面控制轴线引上来，并且要在下一节柱的全部构件安装、焊接、栓接并验收合格后进行引线工作；如果提前将线引上来，该层有的构件还在安装，结构还会变动，引上来的线也在变动，这样就保证不了柱子定位轴线的准确性。


10.7.10 结构安装的质量检查记录，必须是构件已安装完成，而且焊接、栓接等工作也已完成并验收合格后的最后一次检查记录，中间检查的各次记录不能作为安装的验收记录。如柱子的垂直度偏差检查记录，只能是在安装完毕，且柱间梁的安装、焊接、栓接也已完成后所作的测量记录。

10.8.1 高层民用建筑钢结构柱子和主梁的钢板，一般都比较厚，材质要求也较严，主要接头要求用焊缝连接，并达到与母材等强。这种焊接工作，工艺比较复杂，施工难度大，不是一般焊工能够很快达到所要求技术水平的。所以在开工前，必须针对工程具体要求，进行焊接工艺试验，以便一方面提高焊工的技术水平，一方面取得与实际焊接工艺一致的各项参数，制定符合高层民用建筑钢结构焊接施工的工艺规程，指导安装现场的焊接施工。

10.8.2～10.8.4 焊接作业环境不符合要求，会对焊接施工造成不利影响。应避免在工件潮湿或雨、雪天气下进行焊接操作，因为水分是氢的来源，而氢是产生焊接延迟裂纹的重要因素之一。另外，低温会造成钢材脆化，使得焊接过程的冷却速度加快，易于产生淬硬组织，影响焊接质量。

10.8.5 焊接用的焊条、焊丝、焊剂等焊接材料，在选用时应与母材强度等级相匹配，并考虑钢材的焊接性能等条件。钢材焊接性能可参考下列碳当量公式选用：Ceq(％)＝C＋Mn／6＋Si／24＋Ni／40＋Cr／5＋Mo／4＋V／14＜0.44％，引弧板的材质必须与母材一致，必要时可通过试验选用。


10.8.6 焊接工作开始前，焊口应清理干净，这一点往往为焊工所忽视。如果焊口清理不干净，垫板又不密贴，会严重影响焊接质量，造成返工。

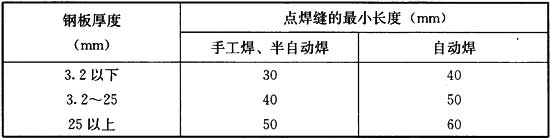

10.8.7 定位点焊是焊接构件组拼时的重要工序，定位点焊不当会严重影响焊接质量。定位点焊的位置、长度、厚度应由计算确定，其焊接质量应与焊缝相同。定位点焊的焊工，应该是具有点焊技能考试合格的焊工，这一点往往被忽视。由装配工任意进行点焊是不对的。


10.8.8 框架柱截面一般较大，钢板又较厚，焊接时应由两个或多个焊工在柱子两个相对边的对称位置以大致相等的速度逆时针方向施焊，以免产生焊接变形。

10.8.9 柱子接头用引弧板进行焊接时，首先焊接的相对边焊缝不宜超过4层，焊毕应清理焊根，更换引弧板方向，在另两边连续焊8层，然后清理焊根和更换引弧板方向，在相垂直的另两边焊8层，如此循环进行，直到将焊缝全部焊完，参见图5。


10.8.10 柱子接头不加引弧板焊接时，两个焊工在对面焊接，一个焊工焊两面，也可以两个焊工以逆时针方向转圈焊接。前者要在第一层起弧点和第二层起弧点相距30mm～50mm开始焊接(图5)。每层焊道要认真清渣，焊到柱棱角处要放慢焊条运行速度，使柱棱成为方角。

10.8.11 梁与柱接头的焊缝在一条焊缝的两个端头加引弧板(另一侧为收弧板)。引弧板的长度不小于30mm，其坡口角应与焊缝坡口一致。焊接工作结束后，要等焊缝冷却再割去引弧板，并留5mm～10mm，以免损伤焊缝。


10.8.12 梁翼缘与柱的连接焊缝，一般宜先焊梁的下翼缘再焊上翼缘。由于在荷载下梁的下翼缘受压，上翼缘受拉，故认为先焊下翼缘最合理。一根梁两个端头的焊缝不宜同时焊接，宜先焊一端头，再焊另一端头。

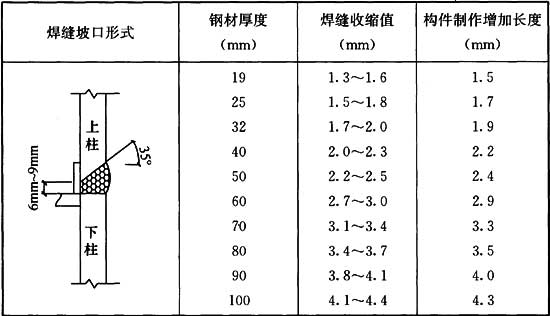

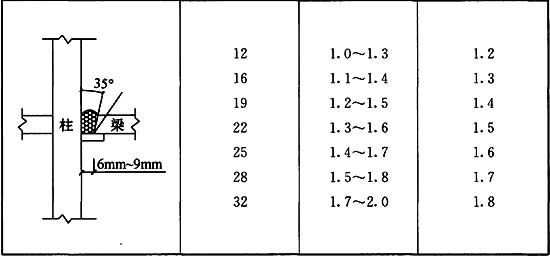

10.8.13 柱与柱、梁与柱接头的焊接收缩值，可用试验的方法，或按公式计算，或参考经验公式确定，有条件时最好用试验的方法。制作单位应将焊接收缩值加到构件制作长度中去。

10.8.14 规定焊接时的风速是为了保证焊接质量。


10.8.15 焊接工作完成后，焊工应在距焊缝5mm～10mm的明显位置上打上焊工代号钢印，此规定在施工中必须严格执行。焊缝的外观检查和超声波探伤检查的各次记录，都应整理成书面形式，以便在发现问题时便于分析查找原因。

10.8.16 一条焊缝重焊如超过二次，母材和焊缝将不能保证原设计的要求，此时应更换母材。如果设计和检验部门同意进行局部处理，是允许的，但要保证处理质量。


10.8.17 母材由于焊接产生层状撕裂时，若缺陷严重，要更换母材；若缺陷仅发生在局部，经设计和质量检验部门同意，可以局部处理。


10.8.18 栓钉焊有直接焊在钢梁上和穿透压型钢板焊在钢梁上两种形式，施工前必须进行试焊，焊点处有铁锈、油污等脏物时，要用砂轮清除锈污，露出金属光泽。焊接时，焊点处不能有水和结露。压型钢板表面有锌层必须除去以免产生铁锌共晶体熔敷金属。栓钉焊的地线装置必须正确，防止产生偏弧。

10.9.2 高强度螺栓长度按下式计算：

式中：L为螺杆需要的长度；A为接头各层钢板厚度总和；B为垫圈厚度；C为螺母厚度；D为拧紧螺栓后丝扣露出(2～3)扣的长度。

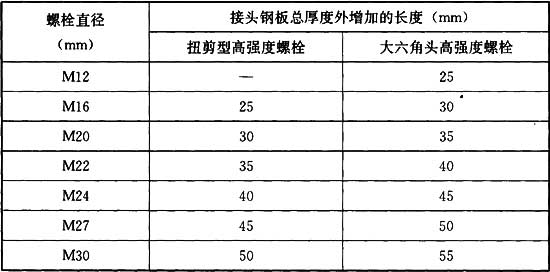

统计出各种长度的高强度螺栓后，要进行归类合并，以5mm或10mm为级差，种类应越少越好。表10.9.2列出的数值，是根据上列公式计算的结果。

10.9.4 高强度螺栓节点上的螺栓孔位置、直径等超过规定偏差时，应重新制孔，将原孔用电焊填满磨平，再放线重新打孔。安装中遇到几层钢板的螺孔不能对正时，只允许用铰刀扩孔。扩孔直径不得超过原孔径2mm。绝对禁止用气割扩高强度螺栓孔，若用气割扩高强度螺栓孔时应按重大质量事故处理。

10.9.5 高强度螺栓按扭矩系数使螺杆产生额定的拉力。如果螺栓不是自由穿入而是强行打入，或用螺母把螺栓强行拉入螺孔内，则钢板的孔壁与螺栓杆产生挤压力，将使扭矩转化的拉力很大一部分被抵消，使钢板压紧力达不到设计要求，结果达不到高强度螺栓接头的安装质量，这是必须注意的。
高强度螺栓在一个接头上的穿入方向要一致，目的是为了整齐美观和操作方便。


10.9.6 高层民用建筑钢结构中，柱与梁的典型连接，是梁的腹板用高强度螺栓连接，梁翼缘用焊接。这种接头的施工顺序是，先拧紧腹板上的螺栓，再焊接梁翼缘板的焊缝，或称“先栓后焊”。焊接热影响使高强度螺栓轴力损失约5％～15％(平均损失10％左右)，这部分损失在螺栓连接设计中通常忽略不计。

10.9.8 高强度螺栓初拧和复拧的目的，是先把螺栓接头各层钢板压紧；终拧则使每个螺栓的轴力比较均匀。如果钢板不预先压紧，一个接头的螺栓全部拧完后，先拧的螺栓就会松动。因此，初拧和复拧完毕要检查钢板密贴的程度。一般初拧扭矩不能用得太小，最好用终拧扭矩的89％。

10.9.9 高强度螺栓拧紧的次序，应从螺栓群中部向四周扩展逐个拧紧，无论是初拧、复拧还是终拧，都要遵守这一规则，目的是使高强度螺栓接头的各层钢板达到充分密贴，避免产生弹簧效应。


10.9.10 拧紧高强度螺栓用的定扭矩扳子，要定期进行定扭矩值的检查，每天上下午上班前都要校核一次。高强度螺栓使用扭矩大，扳手在强大的扭矩下工作，原来调好的扭矩值很容易变动，所以检查定扭矩扳子的额定扭矩值，是十分必要的。

10.9.11 高强度螺栓从安装到终拧要经过几次拧紧，每遍都不能少，为了明确拧紧的次数，规定每拧一遍都要做上记号。用不同记号区别初拧、复拧、终拧，是防止漏拧的较好办法。


10.9.13 作为安装螺栓使用会损伤高强螺栓丝扣，影响终拧扭矩。

10.10.1 钢结构都要用防火涂层，因此钢结构加工厂在构件制作时只作防锈处理，用防锈涂层刷两道，不涂刷面层。但构件的接头，不论是焊接还是螺栓连接，一般是不刷油漆和各种涂料的，所以钢结构安装完成后，要补刷这些部位的涂层。钢结构安装后补刷涂层的部位，包括焊缝周围、高强度螺栓及摩擦面外露部分，以及构件在运输安装时涂层被擦伤的部位。


10.10.2 灰尘、杂质、飞溅等会影响油漆与钢材的粘接强度，影响耐久性。涂装前必须彻底清除。


10.10.3 本条规定涂装时温度以5℃～38℃为宜，该规定只适合室内无阳光直接照射的情况，一般来说钢材表面温度比气温高2℃～3℃。如果在阳光直接照射下，钢材表面温度比气温高8℃～12℃，涂装时漆膜耐热性只能在40℃以下，当超过43℃时，漆膜容易产生气泡而局部鼓起，降低附着力。低于0℃时，漆膜容易冻结而不易固化。湿度超过85％时，钢材表面有露点凝结，漆膜附着力差。

10.10.4～10.10.6 钢结构安装补刷涂层工作，必须在整个安装流水段内的结构验收合格后进行，否则在刷涂层后再作别的项目工作，还会损伤涂层。涂料和涂刷工艺应和结构加工时所用相同。露天、冬季涂刷，还要制定相应的施工工艺。

10.11.1～10.11.3 钢结构的竣工验收工作分为两步：第一步是每个流水区段一节柱子的全部构件安装、焊接、栓接等各单项工程，全部检查合格后，要进行隐蔽工程验收工作，这时要求这一段内的原始记录应该齐全。第二步是在各流水区段的各项工程全部检查合格后，进行竣工验收。竣工验收按照本节规定的各条，由各相关单位办理。
钢结构的整体偏差，包括整个建筑物的平面弯曲、垂直度、总高度允许偏差等，本规程不再做具体规定，按现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定执行。

11.3.1 压型钢板组合楼板是建筑钢结构中常用的楼板形式。压型钢板使用有两种方式：一是压型钢板只作为混凝土板的施工模板，在使用阶段不考虑压型钢板的受力作用(实际上不能算是组合楼板)；二是压型钢板除了作为施工模板外，还与混凝土板形成组合楼板共同受力。显然，当压型钢板只作为模板使用时，不需要进行防火保护。当压型钢板作为组合楼板的受力结构使用时，由于火灾高温对压型钢板的承载力会有较大影响，因此应进行耐火验算与抗火设计。

11.3.2 组合楼板中压型钢板、混凝土楼板之间的粘结，在楼板升温不高时即发生破坏，压型钢板在火灾下对楼板的承载力实际几乎不起作用。但忽略压型钢板的素混凝土板仍有一定的耐火能力。式(11.3.2-1)给出的耐火时间即为素混凝土板的耐火时间，此时楼板的挠度很小。
组合楼板在火灾下可产生很大的变形，“薄膜效应”是英国Cardington八层足尺钢结构火灾试验(1995年～1997年)的一个重要发现(图6)，这一现象也出现于2001年5月我国台湾省东方科学园大楼的火灾事故中。楼板在大变形下产生的薄膜效应，使楼板在火灾下的承载力可比基于小挠度破坏准则的承载力高出许多。利用薄膜效应，发挥楼板的抗火性能潜能，有助于降低工程费用。
组合楼板在火灾下薄膜效应的大小与板块形状、板块的边界条件等有很大关系。如图7a所示支承于梁柱格栅上的钢筋混凝土楼板，在火灾下可能产生两种破坏模式：①梁的承载能力小于板的承载能力时，梁先于板发生破坏，梁内将首先形成塑性铰(图7b)，随着荷载的增加，屈服线将贯穿整个楼板；在这种破坏模式下，楼板不会产生薄膜效应；②梁的承载力大于楼板的承载力时，楼板首先屈服，梁内不产生塑性铰，此时楼板的极限承载力将取决于单个板块的性能，其屈服形式如图7c所示；如楼板周边上的垂直支承变形一直很小，楼板在变形较大的情况下就会产生薄膜效应。因此，楼板产生薄膜效应的一个重要条件是：火灾下楼板周边有垂直支承且支承的变形一直很小。

11.3.3 由于楼板的面积很大，对压型钢板进行防火保护，工程量大、费用高、施工周期长。在有些情况下，将压型钢板设计为只作模板使用是更经济、可行的解决措施。
压型钢板进行防火保护时，常采用防火涂料。对于防火涂料保护的压型钢板组合楼板，目前尚没有简便的耐火验算方法，因此本条规定基于标准耐火试验结果确定防火保护。
